视频教您组建超小HTPC平台 DIY完美生活！

    如今的大屏幕液晶电视价格已不再像当年那样昂贵，再加上政府现在推出的旧电器收购政策，也算是一种促销优惠了，为家中购置一台大电视岂不美哉！



    我们的生活已经脱离不开电脑，笔者更是认为每个人其实至少需要3-4台电脑，为什么要这样说呢？你可以回想一下，在公司我们要用一台工作机，这台电脑有可能是公司给配的也有可能是自己的，更多人会选择笔记本电脑。回到家中我们肯定要有一台家用电脑，玩玩游戏上上网。而当你购买了大屏幕电视后就会发现，高清影音正式进入了你的家庭，为客厅配一套HTPC专门看高清是件很爽的事！

■ 玩的不是电脑，是感觉

    在此之前机箱电源频道带着一些HTPC机箱前往家居卖场，为的就是让更多消费者看到这类产品所具备的感觉，从充实我们的家居生活到布置一种时尚感觉，不同的HTPC机箱体现着各自的作用和价值。

    如果你的空间不大，如果你想在自家客厅观看高清，如果喜欢且正打算装一套小型HTPC，那么随笔者一起看完整篇文章，我们将为您介绍一整套HTPC的安装试用过程，而我们所选用的就是时下最热点的超小型MINI-ITX平台。

#p#第01页：应该在客厅装一套#e#

    首先要来介绍下我们这次组建的以MINI-ITX为主的小型平台，有些人可能会说小型平台的性能和兼容性都是问题，那么看看小编所选用的平台如何吧。首先我们选择了性能值得信赖的杰微MINI-780G主板。







■ 杰微MINI-780G-SP128MB“靓”点解读

    1、采用了mini-ITX规格，尺寸仅有17cm×17cm；
    2、主流的RS780+SB700芯片组，支持HT3.0及全线AM2和AM2+处理器；
    3、集成ATI Radeon 3200图形显示核心，完美支持DirectX 10；
    4、内置三星128 MBSIDEPort显存；
    5、支持Avivo HD技术，UVD高清解码引擎，硬解H264、VC-1编码；
    6、使用全固态电容，以确保主板使用寿命及性能的高稳定性；
    7、内建一条PCI-E 2.0 8X显示接口，支持AMD最新Hybird CrossFire技术；
    8、丰富的接口需求：HDMI、DVI、VGA、6xUSB、ESATA接口、光纤/同轴输入、7.1声道音频等，完全满足现代家庭用户的各种接驳需求。

    节能、环保在今年被各大厂商不断的拿来宣传，其实我们大可以不去跟风，作为一名普通消费者，我只关心的是价格，低功耗有何不可？价格合理且足够使用所需，何乐而不为呢。

    时间是夏季，然而对于处理器市场来说却真正来到的春天。当AMD发布Athlon II X2 240/245处理器后，告别了只有Intel一家独秀，广大用户真正迎来了45nm时代。

    在本次测试当中我们就选用了最新的X2 245处理器，这款CPU市场定价为470元，定位入门级双核，核心代号Regor，AM3接口，主频2.9GHz(200MHz×14.5)，HT总线与内存控制器频率均为2GHz，二级缓存2×1MB，无三级缓存，热设计功耗65W，同时支持DDR2-800/1066和DDR3-1333/1600内存。

#p#第02页：看看MINI-ITX需要哪些硬件#e#

    杰微MINI-780G-SP128MB主板只支持笔记本内存，可以组建DDR2双通道，我们选用了一条2G DDR2笔记本内存，产地马来西亚，工作电压1.8V。



■ 找来的几款好东西

    针对这次小型HTPC平台的测试，笔者特意寻找到了一些很不多的机箱内部硬件。其中非常喜欢的就是银欣出品的这款SST-TOB02超薄蓝光光驱，其尺寸为128*129*12.7mm，重量为190g左右，配备了8MB的缓存，其余规格为支持2X BD-ROM、2X DVD-R DL、2.4X DVD+R DL、8X DVD±R SL、4X DVD±RW、5X DVD-RAM。SilverStone SST-TOB02蓝光Combo的零售价为850元。





    SilverStone（银欣）SST-TOB02蓝光Combo不仅体型超薄，而且配备银/黑双面板，可根据需要自行更换，并且提供一个接口转换板，可将尾部接口转换成标准SATA接口，便于台式机使用。

■ 散热装备同样豪华

    这里要提及一点，我们所选用的SG-05小机箱前端自带一个12CM风扇，由于体积小，内部硬件的散热并不成问题。考虑到机箱内部空间确实很小，我们特意选了两款CPU散热器，以防兼容性问题，在后文的装机中会为大家具体介绍。





    另外导热硅脂由商家提供的，是酷冷博的液态金属导热垫，可能不少玩家对这个产品都有所了解，

#p#第03页：小平台其他内部硬件介绍#e#

■ 什么是液态金属？

    任何物质都有三态(固.液.气)，三种形态可以在一定的条件下：温度，压力等下进行相互转变。比如水的三种状态。什么是液态？物质的液体状态。物质存在的一种形态。当温度高于其熔点，就会转化为液态。液态具有良好的可塑性，可以根据容器的形状，变换本身形状。什么是液态金属？我们在这里说的液态金属是指：熔点100℃以下，处于液态的金属。常见的有：汞(熔点：-39 ℃ 俗称水银，有毒)、镓(熔点29.78℃)钠(熔点97.81 ℃。



【产品无毒性】

    根据官方资料显示，酷冷搏这款液态金属导热垫通过了欧盟ROHS，根据欧洲标准67/548/EWG鉴定，此产品为无危险性产品。包括在经过空气吸入后，此产品不会经过空气传播而导致吸入；在皮肤接触后，请用大量清水和肥皂清洗；在眼睛接触后，睁开眼睑，用大量的凉水冲洗；误吞食以后，不需要特别处理，会经过自然的方法排出体外。

【产品适用人群】

    首先液态金属导热垫适用于超频玩家，超频玩家对于控制温度的要求较高，追求更低温度并保证CPU稳定运行。液态金属可以比传统硅脂和导热剂低3-5度，在安装情况良好时甚至可低10度。可以有效的防止高温引起的电子迁移现象，提高超频后的稳定性，并且有助于提高超频成绩。其次对于寿命有要求的客户，譬如工业控制及军工等用户，更加注重一次安装后长期使用不需更换。另外对于那些特殊行业客户来说也很实用，譬如需要高熔点、超高导热需求（激光器散热）使用。

#p#第04页：不得不提的固态金属导热垫#e#

    下面登场的才是我们此次测试的真正主角，银欣推出的SG-05小型HTPC机箱，也可以称其为MINI-ITX平台机箱。在做本次测试前，笔者希望找到一台体型又小，兼容性又好的机箱，最初考虑到不少超小机箱，但由于外观的美观度和兼容性，没有采用，毕竟我们是要将其装配平台放置在客厅中的，还是应该美观些。

    不同于一些大型HTPC机箱，银欣SG05的身材比较短小，这正是目前家装市场最流行的短板电视柜所适合的。很多朋友家中客厅是大屏幕液晶，电视柜的作用基本上是装饰和摆放DVD等作用，深度太大的HTPC放在柜子上前端会凸出来，影响美观，因此深度浅的机箱才是王道。



    银欣SG05机箱的整体尺寸为218×276×175mm，内建一颗过80 PLUS认证的SFX 300W电源，可以说性能上有了一定保障，可以装备不错的平台。



    机箱外壳采用SECC镀锌钢板，在前面板上提供一颗120mm静音风扇，前端全部金属网冲孔设计，金属质感极强。前面板上设有开机按键及重启键，右侧边框上提供双USB接口及音频接口，这些设置都和我们传统机箱相同，使用起来会很熟悉。

#p#第05页：实用性强的小型HTPC#e#

    机箱完全采用一个整体框架，打开盖板后可以看到内部是一个整体的空间，磁盘支架和电源都固定在机箱顶部主框架上，下方就是用来放置主板的。这款小机箱的兼容性不错，不仅自己配备了80PLUS认证的300W电源，而且还可支持标准尺寸显卡，无需进行刀卡的转接。

SG05机箱内部结构

从顶部看SG05内构

全汉出品的FSP300-60GHS电源

前端12CM风扇

采用的是Golf风扇 静音效果更出色

机箱前端防尘过滤网特写

    银欣的SG05小机箱除了兼容性出色外，该机箱最为注重的就是散热性和静音性的合理。机箱前端配备了12CM Golf风扇，工作在12V/5V电压下的风量分别达到57.6CFM/27.5CFM(转速1500rpm/700rpm)，而噪音的表现为30.4dBA/15dBA以下。整个机箱体积不大，因此这颗12CM风扇可以很好的为内部硬件进行散热。

#p#第06页：SG05内部结构及细节#e#

    首先在我们打开机箱外壳后，第一步先来卸下前面板，后文的视频装机中会提到，超薄光驱的安装要由前面板进入。前面分别由三个方位6个固定点卡住，因此比较牢固，建议用小工具掀开卡扣，慢慢松动即可。



    打开前面板后可以看到前端走线，机箱前面板共有三组开口，最大的开口安装了风扇，左侧上面开口分别是用来进行前面板功能键走线用的。



    前面板的接线共延伸出USB2.0接头、HD音频和AC97音频接头、电源开关接头机指示灯接头、重启键接头及磁盘指示灯接头。



    从机箱内部来看，Golf风扇的凹点向内，这样便于前端降低风量冲击，降低产生的风压震动，从而降低风扇工作噪音。

#p#第07页：拆解细看——前脸风扇#e#

    硬盘的安装需要拆卸下硬盘支架，这部分是通过两颗螺丝在侧面进行固定的，兼容性也很不错，可安装一个3.5英寸标准尺寸硬盘，另外至此一个2.5英寸小硬盘。

在机箱的侧面由两颗螺丝固定

拧开螺丝即可取下硬盘架

取下的硬盘架

硬盘安装将接口朝机箱内部

通过支架两侧4个固定点固定

    这款机箱的兼容性已经很不错了，如果在硬盘支架部分能够进行一些减震设计，或是将支架的固定点再多一些就更好了。

#p#第08页：拆解细看——硬盘安装#e#

    前面介绍了SG05机箱内部配备了一颗全汉出品的80PLUS 300W电源，电源由机箱中央的一个支架与尾部固定，装机时需要先拆卸下来，这样安装主板会有更大的空间，安装才方便。

电源支架有两颗螺丝固定

电源尾部分别提供6个螺丝固定点

支架全部拆卸后的SG05

打开这款300W电源看看做工

全汉出品的电源还是很有保障的


电源EMI电路及变压器


一次侧电路及低压电路区域

    这颗电源体积虽小，但内部用料丝毫没有缩水痕迹，高压输入端采用体型较大的电容进行稳压，同时一次侧配备双组电感线圈。整个电源在变压器部位提供散热鳍片，我们看到其主要部位都采用的日产电容。

#p#第09页：拆解细看——电源拆卸#e#

    光驱方面机箱支持的笔记本光驱这样的超薄尺寸，安装需要卸掉前面板，由前端送入。在机箱顶部提供理线孔，并且配备减震垫，这样光驱工作时会很稳定。







    这款小机箱提供了一些人性化设计，比如在安装光驱时，两侧固定光驱的螺丝孔位距离机箱较劲，这样不便于改锥工作，所以SG05在侧面提供了对应的开孔，只需将改锥探进去即可轻松的拧动螺丝进行安装。

#p#第10页：拆解细看——光驱安装#e#

    前面介绍了酷冷博这款液态金属导热垫的工作原理，理论上充分发挥液态金属的作用需要将CPU温度升高，如果是过去奔D那样的高热量处理器可能效果会更好。在安装液态金属时一定要注意“轻拿轻放”，因为这东西是很脆的，稍微的震荡都有可能破裂。另外放置到CPU后不要再挪动，安装散热器时也要固定好不要来回挪动，以免液态金属的位置发生改变。

#p#第11页：有视频更真实——液态金属安装#e#

    前文已经介绍了关于这台小型HTPC机箱的安装图解，下面通过视频的形式能够更加直观的展示给大家。由于需要拆卸的螺丝不少，哪个位置用怎样的螺丝一定要放好，以免螺丝乱了还得现寻找，当然机箱的配件包内还提供不少备用螺丝。

#p#第12页：有视频更真实——SG05拆解#e#

#p#第13页：有视频更真实——SG05装机#e#

    到目前为止这台小型HTPC平台的安装就全部介绍完了，最后我们进行了实际体验，特意找来一台52寸液晶电视，由于我们采用的低功耗平台（AMD X2 245处理器），因此看看实际试用下的功耗测试如何。

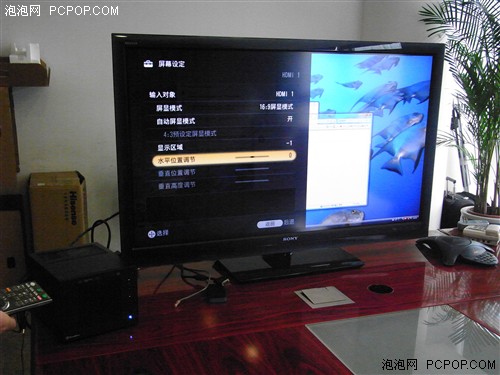

首先需要将屏幕分辨率和显示区域进行调节

工作中的银欣SG05

进入游戏体验一把

功耗始终没有达到100W

通过FurMark烤机查看稳定性

液晶电视的屏幕尺寸太大 帧数不高

    最终这样一台小型HTPC就全部介绍完了，装备还是很简单的吧！你家的客厅是否需要这样一台HTPC，无论是上网下片还是观看高清电影都很不错。
