告别“挤牙膏”?A20 Pro Geekbench 6成绩曝光,多核性能直逼桌面级M4

资讯 驱动中国 月影 2,405次阅读 22 条评论
分享 Q
AI摘要
由 AI 生成 · 仅供参考

苹果A20 Pro芯片Geekbench 6跑分曝光,单核4719分、多核12677分,较A19 Pro提升超20%和30%,领先高通骁龙8 Gen5。该芯片采用台积电2nm工艺和WMCM封装,满载功耗降17%,持续性能提升40%,解决积热降频问题,巩固移动端CPU性能领先地位。

随着苹果秋季发布会的落幕,搭载于iPhone 18 Pro系列的A20 Pro芯片终于揭开了神秘面纱。作为业界首款量产的2nm手机SoC,A20 Pro不仅交出了亮眼的跑分答卷,更通过底层封装技术的革新,试图解决移动端长期存在的“积热降频”痛点。

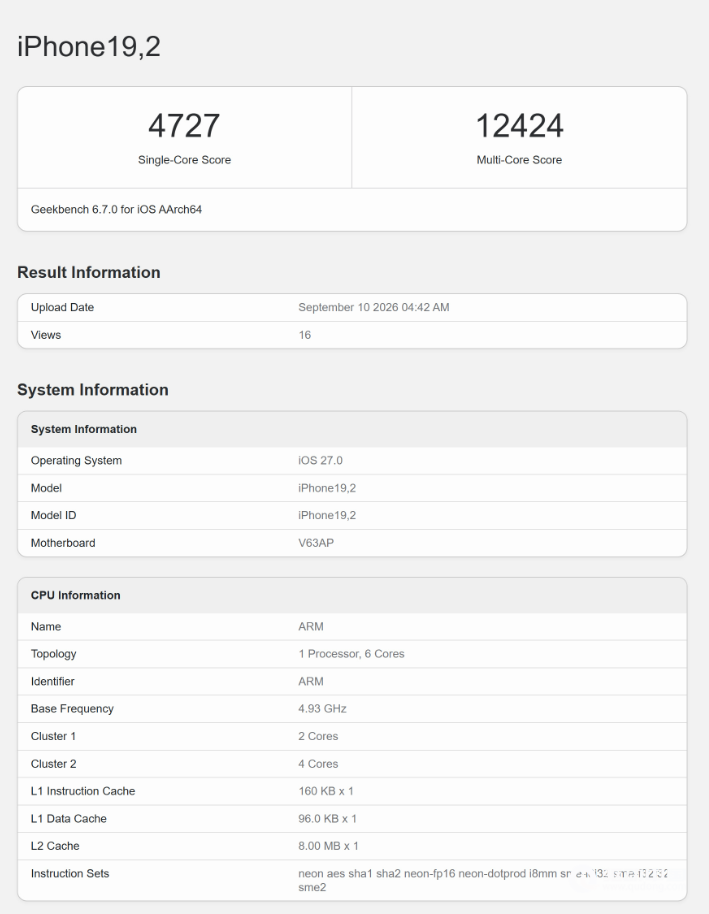

根据Geekbench 6.7.0数据库的最新实测,iPhone 18 Pro Max(机型代号iPhone19,2/19,3)的单核得分达到4719分,多核得分高达12677分。对比上一代A19 Pro(单核约3400-4000分,多核约8200-11000分),A20 Pro的单核性能提升幅度超过20%,多核性能提升约30%。在目前的移动端芯片天梯图中,这一成绩不仅大幅领先高通骁龙8 Gen5(单核约3100-3300分),也压制了联发科天玑9600 Pro的早期曝光数据,继续稳坐移动端CPU性能的头把交椅。

2nm工艺与WMCM封装的双重红利A20 Pro的性能跃升并非单纯依赖频率拉升,而是得益于两大核心技术的落地。台积电2nm GAA工艺:相比3nm工艺,2nm在晶体管密度和漏电控制上实现了质的飞跃。这使得A20 Pro在满载功耗降低约17%的同时,依然能支撑起高达4.93GHz的CPU频率。WMCM封装技术:这是A20 Pro最大的架构亮点。苹果摒弃了传统的堆叠封装,转而采用类似M系列芯片的晶圆级多芯片模块(WMCM)技术,将内存与SoC并排布局。这一改动不仅缩短了数据传输路径、降低了延迟,更关键的是将内存从SoC的热路径中移除,配合表面积增大三倍的新一代均热板,彻底打通了散热瓶颈。

跑分只是纸面实力,A20 Pro真正的杀手锏在于“持续性能”。得益于WMCM封装与散热系统的协同,苹果官方数据显示,iPhone 18 Pro的持续性能较iPhone 17 Pro提升高达40%。这意味着在《原神》等高负载游戏场景下,A20 Pro能更长时间地维持高帧率而不降频;同时,配合算力翻倍的32核神经网络引擎(NPU)和50%的内存带宽提升,端侧Apple Intelligence的响应速度与隐私保护能力也将得到显著增强。
