北桥可以用液氮 史上最强X48分解图赏
Intel对于操作整个IT产业的呼吸节奏似乎是愈来愈拿手，当X38刚刚推出不久还没有等着好好的消化的时候，下一道菜X48的香味就已经从厨房那一边飘出来。从规格整体看起来，X48俨然就是X38的升级版，主要的特色就是FSB（Front side bus）支持1600MHz，同时也只支持DDR3内存。
另外也把Intel XMP技术提升到1600。但是单单就这样子的规格，等于只是在主菜的旁边加了些花瓣增色，要让人专程为了1600跑去买一片来升级的诱因的确有点少，不过今天介绍Foxconn X48 Blackops主板，绝对不是这么简单。
硬朗风格的包装
主板全貌
X48产品可以说是Foxconn的MARS主板下一代，产品规划上从外盒小到内装赠送的贴纸都再再让人以为回到军械室去领装备的感觉。Blackops中文翻译以我这种不成材的芝麻街英文程度应该是称作「黑警」，英文字体中还有把AK47缩影的形意字，配上独家BIOS－Quantum Force的盾牌造型Logo，整个就是出去战的意味相当浓厚。
包装盒非常大，据说能放四片X48，不过丰富的配件足以说明它的豪华以及“全副武装”。
富士康豪华的X48主板，能够称之为骄傲的特色的恐怕不得不提到北桥的散热方式，富士康在X48主板上提供了4种散热方式，可以满足不同用户的不同需求。
中间北桥上面预设就是装水冷的两颗头。所有亚铁盐电容都是铝壳固态电容，由富士通所生产，这算是富士康的豪华大菜了。
北桥水冷头
此主板最大的特色就是原厂提供了多达四种冷却方式的北桥铜座，第一种就是出厂装上的水冷头，提供3/8”与1/2”两种水冷接头。
被动散热方式
拆卸下水冷头后就是第二种冷却方式，被动冷却，也就是单靠铜座把热导上来，另外再设置整体风扇把热气带出。
极限液氮散热
第三种就是极限冷却，可以使用LN2或者是干冰来达成，配件提供了一个俗称「炮筒」的装备，想达成WR这个算是必备套件，第一次看到主板提供量产化的型态。
风冷散热
第四种就是主动式空冷，Foxconn也提供了一个强而有力的小风扇来散热。台达电的小暴力扇，原厂资料转速可达7,000rpm，风流量9.65cfm。火力全开运转下的时候实在声势惊人！#p#分页标题#e#
供电部分
支持45nm的CPU，并且采用8相数字式PWM提供更好的电源转换效率与超频电压的稳定性。根据Foxconn提供的数据，Intel CPU没有超频的状态下会消耗功率105A，8相数字式PWM可以提供200A的负载能力。
SATA接口
用Intel ICH9R的芯片，与X38相同，都支持RAID 0 , RAID 1 , RAID 5, RAID 10的功能。提供6组SATA II接口，而且特别的是除了Power开关、Reset开关外，Blaskops也做把Clear CMOS独立作了开关。内建Power On LED指示灯与DEBUG功能显示。一切的一切都是以超频玩家的观点为考虑而设计，不过那个开关的质感可以再往上提升些。

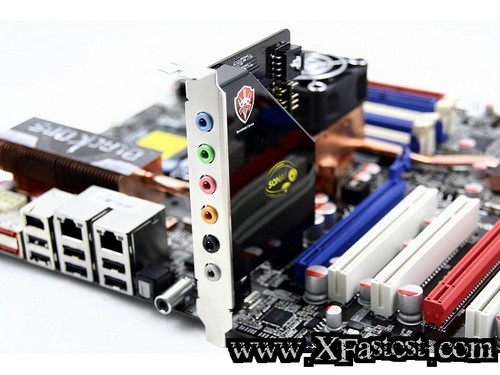

独立声卡
这张主板显然有顺从主流民意，去掉了现在很多玩家认为是「鸡肋」的内建音效芯片，而改采用名为SONAR的8声道独立音效，内里采用的是Realtek ALC885芯片，具有噪讯抑制功能。

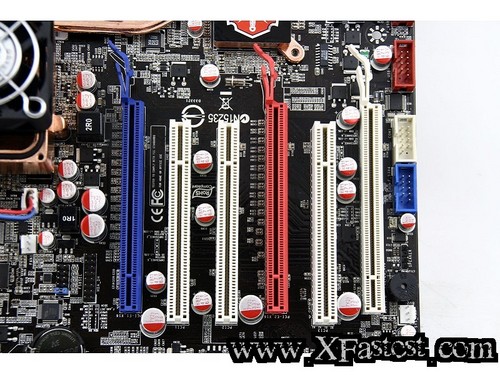

扩展插槽
PCIE 2.0总线，16GB的传输量，支持ATI CrossFireX，不过只有三条总线，而且是蓝、红色才有2.0的带宽。

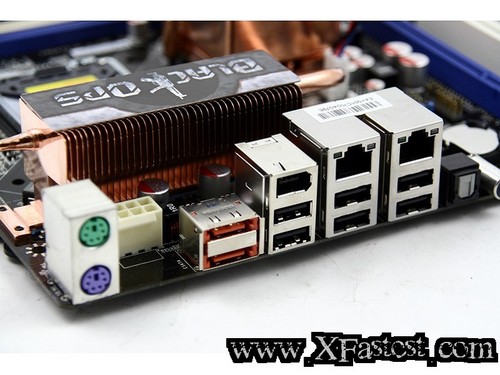

I/O端口
后方接口部分，配备了采用Broadcom芯片的双千兆级网络，6个USB2.0接口，一个IEEE1394a接口与两个eSATA外接接口，以及S/PDIF光纤输出。另外还有为了游戏电竞键盘而保留的PS/2接头。#p#分页标题#e#
风扇特写
另外附赠的12吋风扇，这一点也替各位超频玩家都设想周全了。

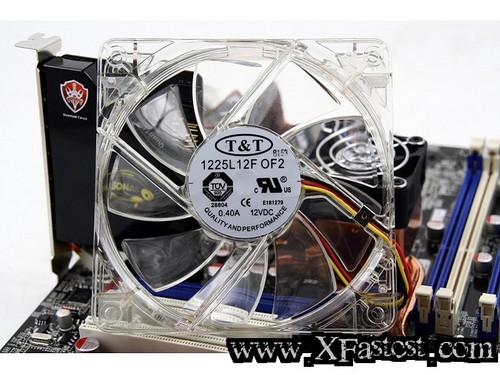

风扇特写
传祥公司生产的12公分扇，2000rpm，最大风流量84.05cfm。
配件特写
配件部分有多到爆炸的Quantum Force贴纸与手册，还有精美豪华全彩菊四开多国语言快速安装说明书（特别加注这些形容词是因为对于Foxconn的大手笔感到赞叹XD），另外也提供了XP系统安装RAID驱动软盘片以及驱动光盘片。
配件特写

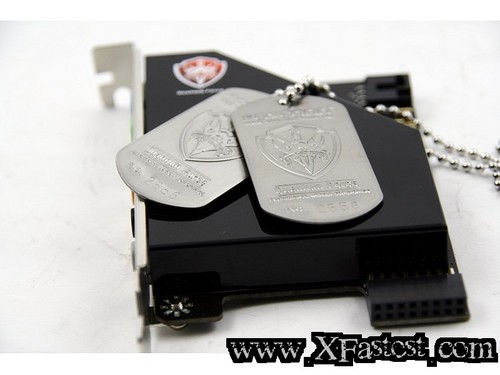

大兵名牌，这个也是象征性玩物。另外还有一片赛璐璐片，符合主板大小与锁孔位置，让超频玩家可以把主板架高，方便规划散热路径。

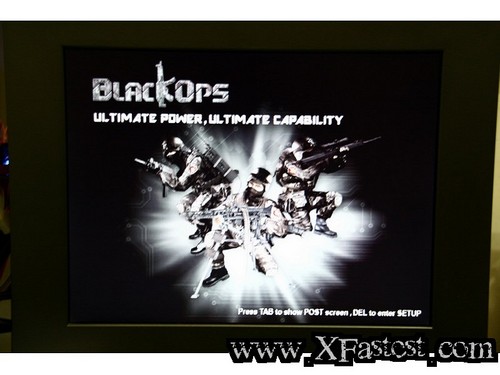

开机画面Logo，可以更改。
下面我们将重点介绍富士康的BIOS系统，也是超频用户最关心的环节。#p#分页标题#e#
Quantum Bios是独有
BIOS选单全览，特别的超频调教都在Quantum Bios里面。

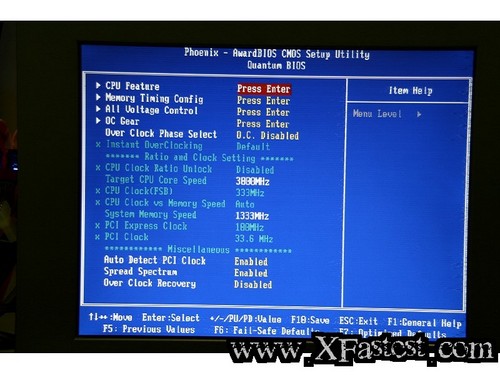

菜单细节
分类很整齐，这一层选单里面也提供超频调整后的显示信息。要开启O.C需要先选择Over Clock Phase Select，有一键O.C的Instant O.C，会显示百分比。也有全手动的Manual O.C，开启之后其它超频选项将可以手动调整，不过令我百思不解的是找不到CPU Ratio调整选项，只能Enabled或者是Disenabled，却无法调整倍频。

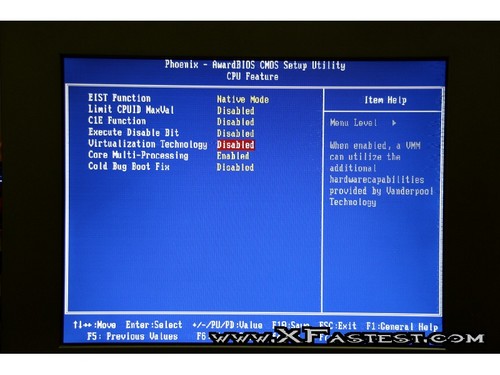

CPU选项
第一层里面CPU信息，C1E、EBD等等超频的敌人，通通都关掉。
频率设定
因为目前CPU的冷却不够力，压不住温度故无法上4G，而且加上倍频不能调整，所以先设定3.6G来跑。
内存参数调整
内存调整选项，很多部份已经是非常专业的微调，在不明状况下还是先AUTO值求稳定。由此也可以看出Foxconn的RD在这块调整部分下了一些工夫。
电压调整
电压微调部份，CPU的电压采用0.0125V一个级距来调整。另外针对四核心的CPU GTL值也有四个项目在等待你插入四核心啊。#p#分页标题#e#
软件界面
这是Foxconn专用的超频软件，名为AEGIS，用法跟华硕的AI GEAR或者是技嘉的V-tuner有些类似。

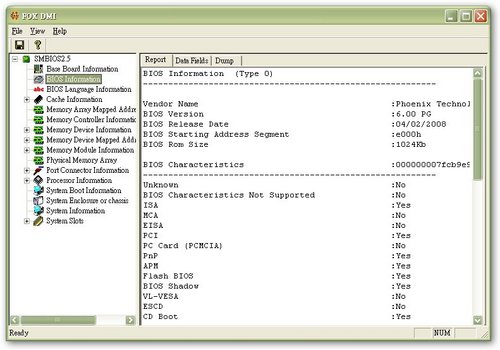

FOX DMI
这是FOX DMI软件，可以获得相当详细的主板信息。

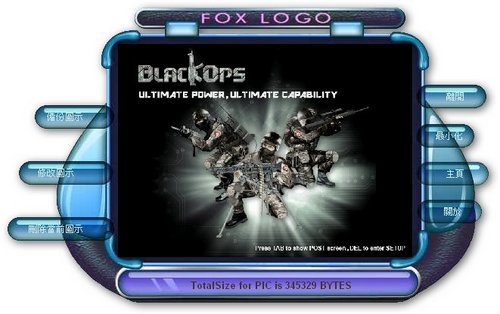

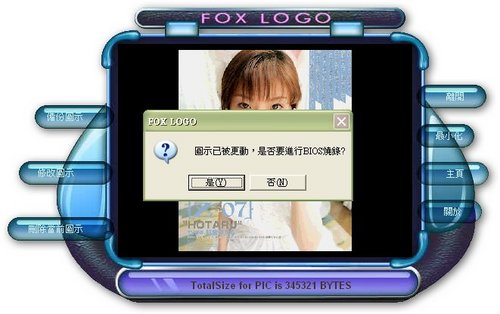

开机LOGO自定义软件
Foxconn的开机LOGO更换程序，可以接受Jpg或者是Bmp格式的640x480图片。
修改
保存
软件可以直接写入BIOS里。
刻录成功后，才可以重开，万一刻录过程中有当机或者是关机情况，BIOS很可能会挂掉。至于重开画面来不及拍摄了。最后来一张DEBUG灯号与开机电源台客冷光作为全文结束，敬请期待强品吧。
