革传统声卡的命！映泰Hi-Fi Z77X评测
革传统声卡的命 映泰Hi-Fi主板上阵
相对于十年前，如今的DIY硬件不管是功能、还是性能方面都有了突飞猛进的进步，但对于用户而言，可供选择的范围却也变得越来越狭隘，尤其是主板。为什么这么说呢？虽然主板厂商众多，但可供选择的芯片组只有Intel和AMD，当年我们耳熟能详的VIA、SIS、ALI以及NVIDIA等都只能存在于回忆中，在这样一种情况下，我们不免担心：未来的主板路在何方？
事实上，早在2007年Nehalem全系列产品规划透露时，我们其实就开始担心，主板上还能剩下多少价值，同质化到底会严重到什么程度。在北桥被集成到了CPU内部，南桥又实在没什么余地的情况下，主板厂商还有多大的发挥空间呢？
不过，这样担心显然是过分多余的，几家研发实力强大的主板厂商都开始寻求创新之路，力求为主板寻找新的支撑点，比如我们今天要为大家重点介绍的映泰Hi-Fi Z77X，这也是首款主打PC Hi-Fi的主板产品。
映泰Hi-Fi主板掀起PC Hi-Fi革命
尽管在名气上不如技嘉、华硕响亮，但作为老牌的IT厂商，映泰主板在玩家心目中也素来拥有极佳的口碑，不仅做工用料值得称道，同时在超频方面也屡屡有重大斩获，远的不说，LGA775时代的TPower I45、LGA2011时代的TPower X79等都给我们留下了极为深刻的印象。那么，这款隶属于全新Hi-Fi系列的Z77新品的硬件规格如何，都有哪些特色技术，在实际应用中的表现又怎样呢？接下来的环节我们将一一为大家揭开这些谜底。
映泰Z77X Hi-Fi硬件规格介绍
映泰HiFi-Z77X采用ATX大板设计，雾黑色PCB板看起来很是稳重，全新风格的幽蓝色散热片也让整体的配色显得动感十足。

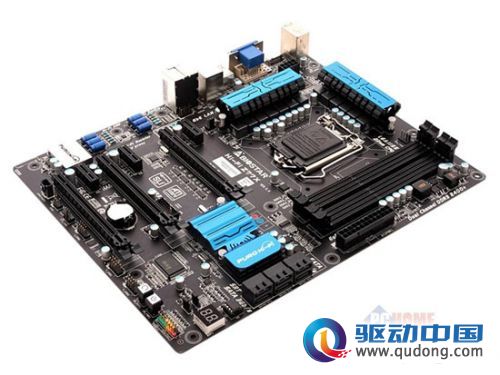

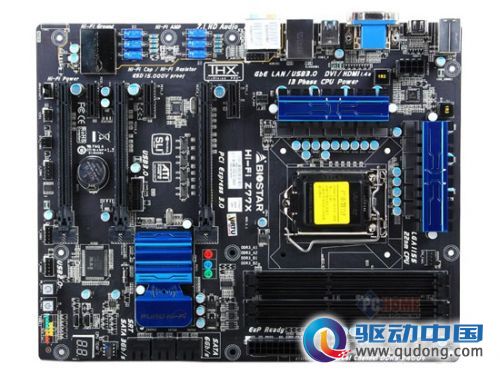

映泰HiFi-Z77X主板全貌

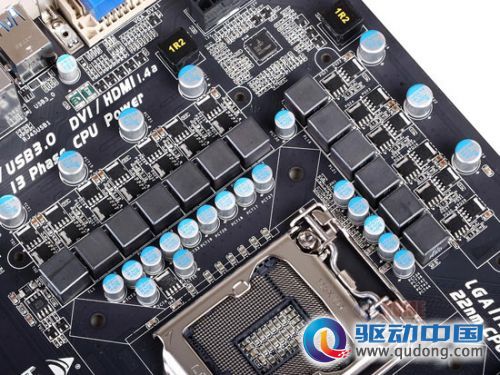

豪华的13相供电设计
供电部分，主板采用了豪华的13相供电设计，除了日系固态电容、全封闭式电感这些高品质元器件，还为Mosfet加装了精美实用的散热片，这也为系统的长时间稳定运行和超频奠定了坚实的基础。

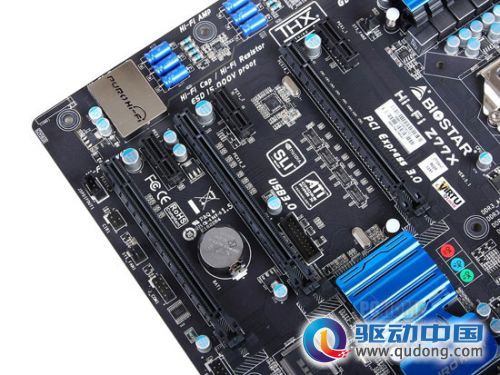

扩展部分
扩展方面，映泰Hi-Fi Z77X提供了2条PCI-E 3.0 x16和1条PCI-E 2.0 x16显卡插槽，可以支持SLI或者CrossFire X，满足高端游戏玩家对于图形性能的需求。此外，主板还提供了2条PCI插槽以及2条PCI-E x1插槽。

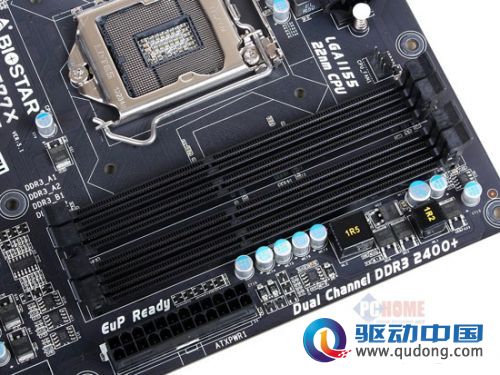

4条DDR3内存插槽
磁盘接口部分
内存插槽方面，主板配备4条DDR3 DIMM插槽，支持双通道DDR3-2400+规格内存，最大扩展容量高达32GB。磁盘接口部分，主板拥有4个SATA 3.0Gbps接口以及2个SATA 6Gbps接口，满足用户日常接驳存储设备的需求。
板载Debug侦错灯

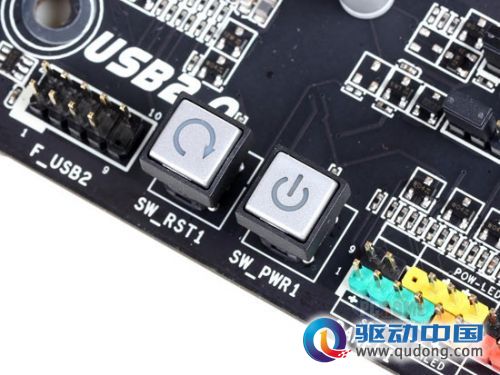

开机/重启快捷按钮

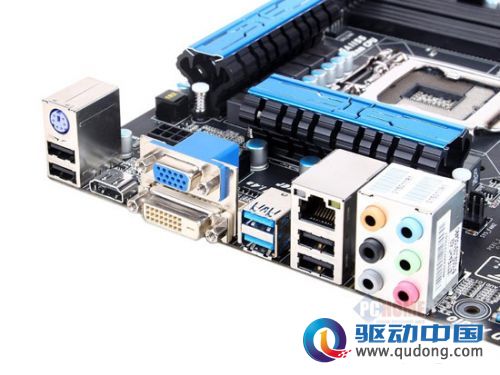

背板I/O接口一览
背板I/O接口，除了1个PS/2、4个USB2.0和2个USB3.0（蓝色）接口之外，主板还提供了包括VGA/DVI/HDMI在内的三大主流视频输出接口，充分满足不同用户的使用需求。
11项技术加持 映泰Hi-Fi Z77X特色解析
作为主打Hi-Fi的一款重头产品，映泰HiFi-Z77X在音频方面自然少不了的特色技术和设计，它配备了全新打造的Puro Hi-Fi智能天籁系统，融入包括智能音场调教、智能耳放增效、高效保真、耳机功率放大器以及专业音响用料的电容/电阻等11项技术，这些技术的导入会给用户带来更好的PC Hi-Fi体验。

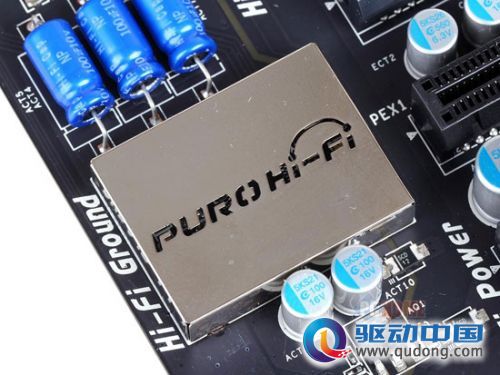

音频部分加装了金属屏蔽罩
为了尽可能保证音效芯片不受外界干扰，主板在板载声卡部分加装了金属的屏蔽罩，同时还采用了革命性的Hi-Fi独立供电技术，能够显著降低电流噪音，充分提高音质。此外，主板将整个板载声卡部分进行了屏蔽，并且严格控制不同信号的地线不会相互干扰。

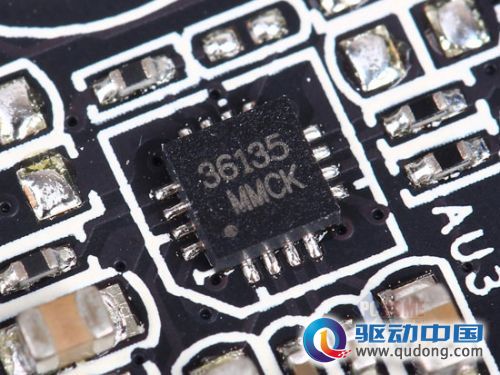

MMCK 36135预算放大器芯片
在音频部分我们还看到了一颗编号为MMCK 36135的神秘芯片，那么，这个芯片是干什么的呢？事实上，这是一个运算放大器芯片，是映泰专为Hi-Fi系列主板定制的，当用户使用专业耳机的时候，这个芯片能够让用户享受到一个劲量十足并且十分清澈爽脆的，几乎毫不失真的音效。同时，芯片还内置了15KV前置耳机静电保护，可以保护贵重的耳机不受伤害，让用户在使用的时候完全没有后顾之忧。

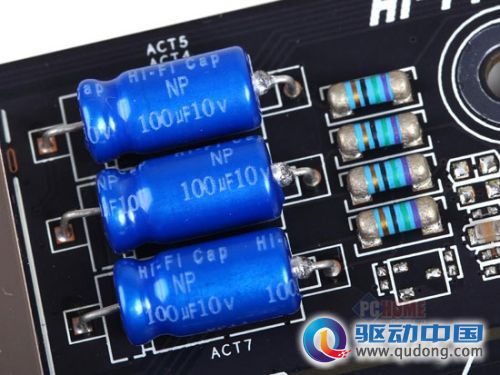

Hi-Fi无极性电容+金属氧化薄膜电阻
除此之外，为了保证用户的PC Hi-Fi体验，映泰HiFi-Z77X在音频电路电容、电阻的选择上也毫不含糊，用的都是专业高端音响专用的元器件。音频电容方面史无前例的采用了Hi-Fi无极性电容，能让音质更为纯粹，减少噪音，避免输出波形失真。
电阻上采用的是高精度的金属氧化薄膜电阻，这种电阻也是常用在专业的音响设备上，不仅具备出色的抗酸碱耐腐蚀性，同时还十分的稳定，在0-100℃温度范围内，阻值不会随温度变化而有差异，常作为精密仪器以及军用设备的元件。
正是因为有了上面介绍的这些特色的设计和技术，映泰Hi-Fi系列主板才能带给用户极致的PC Hi-Fi体验，由此也可以看出映泰在这方面下的功夫还是非常大的。
智能耳放增效、智能音场调校软件解析
除了前面介绍过的硬件部分，映泰Hi-Fi Z77X主板还提供了一个非常好的软件调校工具：MCC智能音场调教和Smart EAR智能耳放增效。首先来说下MCC智能音场调校，这款软件专门针对拥有多声道音箱的用户，用于调节音箱的各项参数，从而带给用户最好的环绕声场体验。而最重要的是，设置过程非常简单，即使是入门玩家也能够轻松调试。

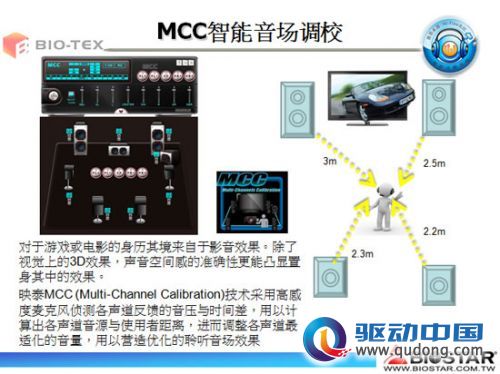

功能强大、简单易用的MCC智能音场调校软件

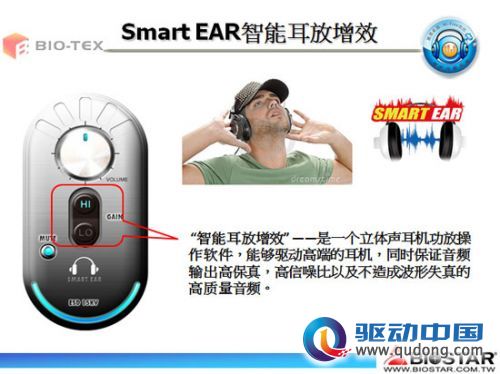

Smart EAR智能耳放增效能大大提高声卡的驱动能力
至于Smart EAR智能耳放增效，它是一个立体声耳机功放操作软件，能够驱动高端的耳机，同时保证音频输出高保真、高信噪比以及不造成波形失真的高质量音频。在实际的使用中，用户需要在软件中将增益模式选择“HI”，这样就可以大大提高声卡的驱动能力。不过，需要说明的是，此功能仅在使用前置面板耳机接口才有效。
测试平台及测试项目说明
通过前面的系统介绍，相信大家已经对映泰Hi-Fi Z77X主板的硬件规格和特色技术有了较为全面的了解，接下来，我们将通过实际的测试来了解一下它的实际表现到底如何。具体硬件测试平台如下：

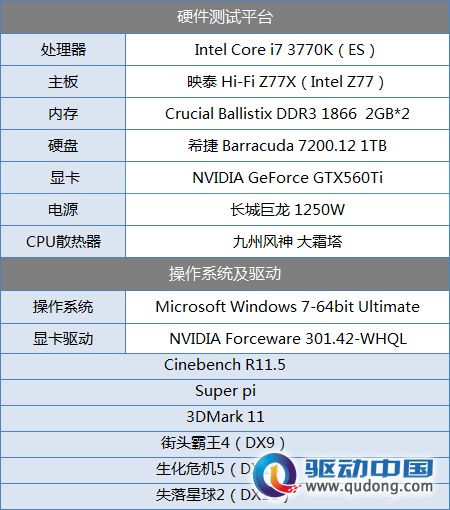

测试平台
硬件平台方面，除了映泰Hi-Fi Z77X主板之外，我们还选择了Intel Core i7 3770K处理器，并搭配主流的NVIDIA GeFore GTX560Ti显卡，组成一套贴近高端用户的平台。
测试耳机选择了森海塞尔Hi-Fi级的HD650
由于是一款主打Hi-Fi功能的产品，因此我们的测试重点自然而然的放在了音频上面，测试耳机选用了森海塞尔Hi-Fi级的HD650，作为森海塞尔的前旗舰，HD650以其饱满的醇厚，扎实稳重的声音风格受到了广大发烧友的肯定。试音曲目基本都是音频发烧友较熟悉的，包括Suara的《梦路》、谢林&鲁宾斯坦的《贝多芬小提琴奏鸣曲》以及西蒙·拉特尔指挥的《马勒第二交响曲：复活》，相信试听结果比较有说服力。
另外，常规测试部分包含理论、游戏以及超频，其中理论测试部分选择的是3DMark 11、Super pi、Cinebench R11.5这几款经典的测试软件。游戏方面，选择的是《街头霸王4》、《生化危机5》以及《失落星球2》。
发烧级耳机上阵 映泰Hi-Fi Z77X音频测试
借助森海塞尔Hi-Fi级的HD650，经过一轮试听，笔者认为映泰Hi-Fi Z77X耳放模块的驱动性还是不错的，当然这要得益于主板板载的那颗编号MMCK 36135的运算放大器芯片，让板载显卡的驱动性能有了大幅的提升。
谢林&鲁宾斯坦《贝多芬小提琴奏鸣曲》 音乐类型：钢琴弦乐小编制
映泰Hi-Fi Z77X整体的调音比较中性，没有很大的偏颇。拥有不错高频的亮度和延伸。中频人声厚度适中，略带甜味，听感上也较为宜人，拥有不错的感染力，这些方面都非常值得肯定。
试音专辑：Suara《梦路》 音乐类型：日系ACG，女声
映泰Hi-Fi Z77X板载声卡的低频收的比较干净，弹性质感不错，下潜和量感都不多。整体略偏上盘，声底非常的干净，性噪比较高，比起普通的集成声卡，大幅度的音质提升是显而易见的。
西蒙·拉特尔《马勒第二交响曲：复活》 音乐类型：古典，大编制交响
映泰Hi-Fi Z77X在面对西蒙·拉特尔《马勒第二交响曲：复活》这种大编制交响乐的时候给人的感觉是声音的轮廓分明，弦乐没有过于突兀的感觉，不过在低频上显得有些不足。当然，对于一款板载声卡来说我们也没法要求的太多。
映泰Hi-Fi Z77X板载声卡的音效让人满意
根据实际试听的结果，笔者的一个客观的结论是，尽管森海塞尔HD650这个耳机的阻抗比较高，但映泰Hi-Fi Z77X板载声卡驱动后发出的声音可以说还是比较让人满意的，主板板载的那颗运算放大器芯片的价值也完全体现出来。尽管在应付大编制音乐时候略有不足之外，应付小编制和流行音乐还是毫无压力的，效果要远强于普通的板载声卡，给用户极好的PC Hi-Fi体验。
理论性能测试及成绩汇总
Cinebench R11.5
Cinebench是一款权威的测试软件，在国内外主流媒体的多数系统性能测试中都能看到它的身影。它使用Cinema 4D特效软件引擎，可以测试CPU和显卡的性能，除此之外，其还提供了OpenGL项目的测试。

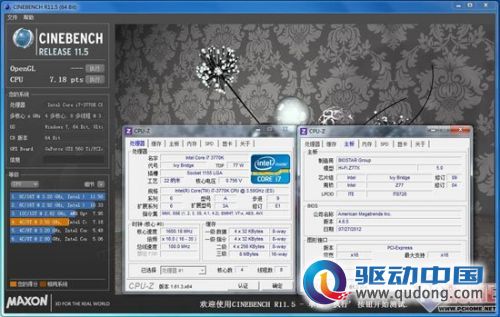

Cinebench R11.5测试，成绩：7.18pts
我们测试选择的是Cinebench R11.5版，相比较之前的R10版，新版本对系统的要求更为苛刻，而评分标准也有了一定变化，同时还加入了当前平台和不同平台之间的性能评分对比功能。
3DMark 11
3DMark 11最大的卖点就是使用原生DirectX 11引擎，在测试场景中应用了包括Tessellation曲面细分、Compute Shader以及多线程在内的大量DX11新特性。

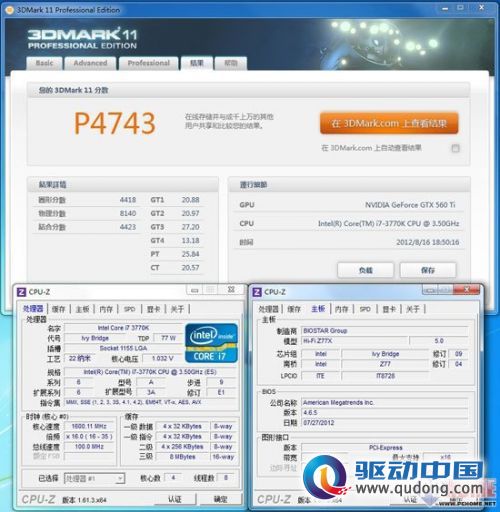

3Dmark 11测试成绩：P4743
3Dmark 11包含了深海（Deep Sea）和神庙（High Temple）两大测试场景，画面效果堪比CG电影，3DMark 11包含四个图形测试项目，一项物理测试和一组综合性测试，并重新提供了Demo演示模式。
游戏性能测试及成绩汇总
街头霸王4（DX9）
测试参数设定：测试使用游戏自带的Benchmark程序，最高画质、1920×1080分辨率、4xAA/16xAF。
街头霸王4测试成绩：178.23fps
作为一款DX9游戏，街头霸王4对于PC的性能要求并不高，即便在最高画质和开启AA/AF设定下，游戏平均帧数也将近180帧，可以说是毫无压力。
生化危机5（DX10）
测试参数设定：测试使用游戏自带Benchmark程序，最高画质、1920×1080分辨率、开启AA/AF。

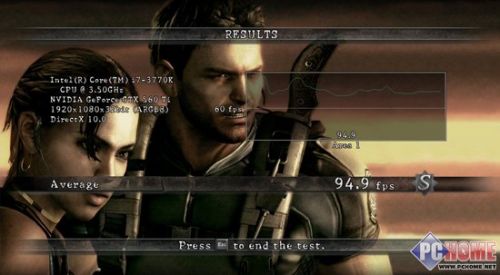

生化危机5测试成绩：94.9fps
跟前面的《街头霸王4》一样，《生化危机5》对于硬件的要求也并不苛刻，Z77+i7 3770K+GTX560Ti这样的主流平台也能跑出90多帧的成绩。
失落星球2（DX11）
测试参数设定：测试同样使用游戏自带Benchmark程序（场景A），最高画质、1920×1080分辨率、开启MSAA4x。

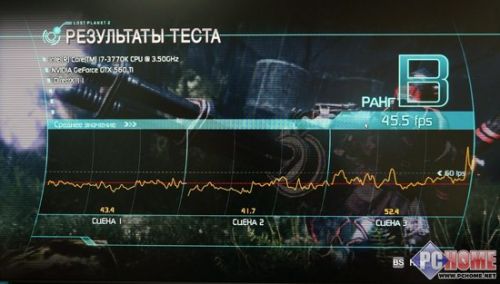

失落星球2测试成绩：45.5fps
作为一款DX11游戏大作，《失落星球2》对硬件平台要求还是比较高的，实际测试中以Z77+i7 3770K+GTX560Ti为基础搭建的这套平台平均帧数为45.5，还是可以非常流畅运行的。
超频性能实测&全文总结
根据以往经验，在实际的超频测试中，我们在默认电压下把i7 3770K的倍频从35x提升到45x，外频保持为100MHz不变，原本默认频率3.5GHz的i7 3770K就被超频至4.5GHz，并可稳定运行所有测试程序。

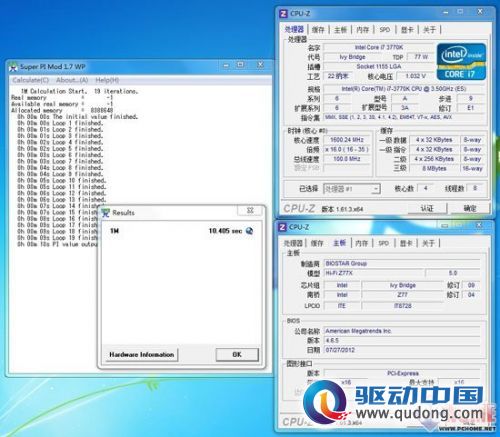

默认频率下Super pi 1M成绩：10.045s

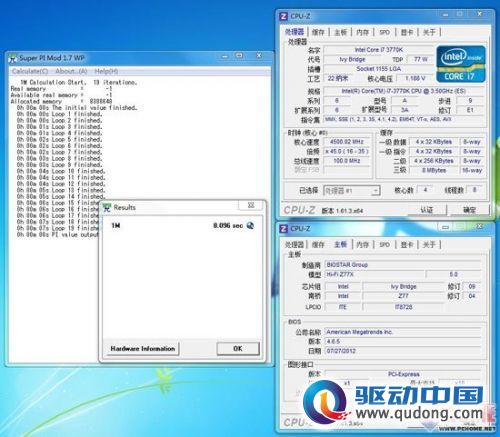

默电下超频至4.5GHz Super pi 1M成绩：8.096s
超频至4.5GHz之后，运行Super pi 1M成绩为7.628s，比默认频率下的10.405s要快了不少，性能可谓大幅提升。而我们也相信在手动对各项参数微调之后，超频至5GHz也完全有可能，毕竟超频一直是映泰主板的强项。
总的来说，尽管发热量是个不小的问题，但在散热良好的情况下，采用22nm工艺制程的Ivy Bridge的超频性能还是相当不错的，默电下i7-3770K即可稳定超频至4.5GHz。当然，这也跟测试所采用的映泰Hi-Fi Z77X主板本身优秀的做工用料和出色的超频调校设计有极其重要的关系。
映泰Hi-Fi Z77X 打响PC Hi-Fi革命第一枪
从Hi-Fi系列产品也可以看出，在主板产品同质化越来越严重的情况下，映泰也在努力寻求创新，力求将更新、更好的理念用到产品关键的地方，这也正所谓“好钢用到刀刃上”。如今，Hi-Fi Z77X开了一个好头，而接下来我们也相信会看到该系列的更多新成员。
