风冷轻松上4G 昂达全固态豪华P45测试

数个月前，在本站的X48系列主板评测中，来自著名通路品牌昂达的魔剑X48以其不俗的品质和可观的超频性能给读者留下了深刻印象。由此我们也了解到魔剑系列主板是昂达主打硬件爱好者市场的有产品。其价格和定位与捷波悍马十分类似。时隔不久，魔剑系列再添新丁，今天我们便收到了魔剑系列的P45主板。

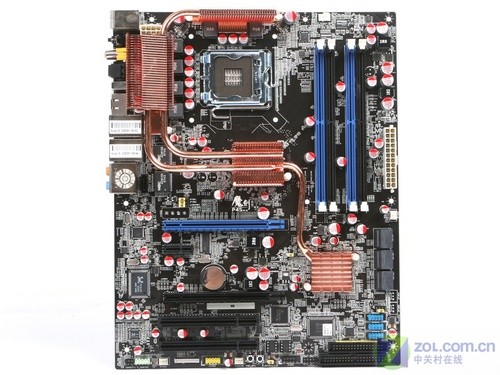

纵观昂达 魔剑P45全貌，与魔剑X48十分相似，采用4层黑色PCB设计，全板使用固态铝壳电容以及封闭式电感线圈。做工用料已值得称道。

魔剑X48主板整体照

锡条散热设计

在处理器供电系统扎根的PCB背面，大多数供电元件，如电容、电感的底线引脚均衍生称为锡条附着，表面无涂层，暴露在空气中。这样可以有效分散供电线路工作时在产生在PCB内部的热量，防止热量淤积，提高供电系统的稳定性。

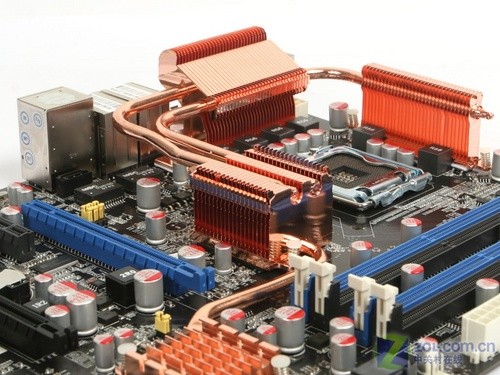

一体式热管鳍片散热

与X48相同，魔剑P45依然采用当今流行的供电、北桥、南桥一体式热管鳍片散热模块，如此一来是要其中一个部分得到气流眷顾即可解基本决整个主板的散热问题。

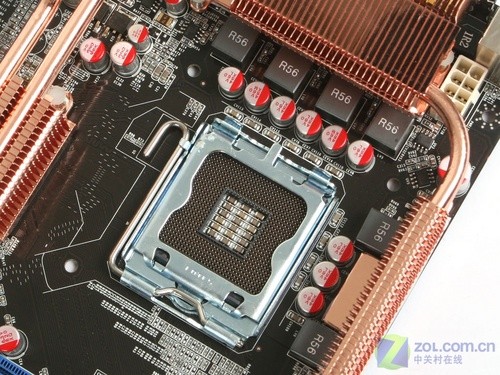

处理器供电特写

原生6相位模拟开关式处理器供电，所有相位轮流开关闭合，分担处理器运转时产生的强大电流。处理器插槽中央密布终端耦合电容，强有力地保证了处理器信号的纯净。这个供电级别已经完全可以承受现有处理器即使在超频状态下的能源需求。

#p#副标题#e#

昂达魔剑X48采用蓝黑两色识别双通道内存系统，同时使用颜色相同的插槽可开启双通道传输，令内存带宽大幅提升。

在对图形设备的支持方面，跟大多数P45主板一样，昂达提供两条PCI-E16X规格的显卡插槽，并可在ATI双卡交火模式下将MCH芯片提供的PCI-E总线带宽平均分为双8X，在支持主流或低端显卡的交火时理论上不会产生瓶颈。

内存插槽特写

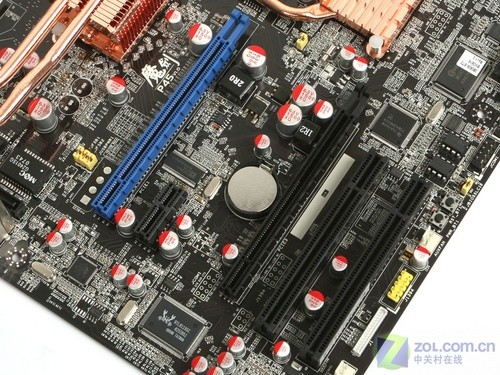

PCI-E插槽特写

存储I/O区域

存储I/O端口区域是最能够体现一款主板人性化设计的区域之一。 魔剑P45将ICH芯片支持的6个SATA端口设立成与主板PCB平行，并置于主板边缘。这样即使这6个端口被全部占满也不会影响与任何显卡的兼容性。

这款主板还为玩家做了周密的考虑，不仅双BIOS设计能让你在更新BIOS时永远镇定自若，开机、复位这两个微动开关也为DIY用户在裸机下的操作提供了极大便利。

I/O背板特写

I/O背板功能十分丰富，省略了淘汰的排针打印机接口以及PS2鼠标端口。提供6个USB2.0、双千兆网络端口，一个1394a端口以及eSATA端口。不过此主板的eSATA端口需要使用串口数据线从存储I/O区域的普通SATA2端口上获取数据才可发挥作用。

#p#副标题#e#

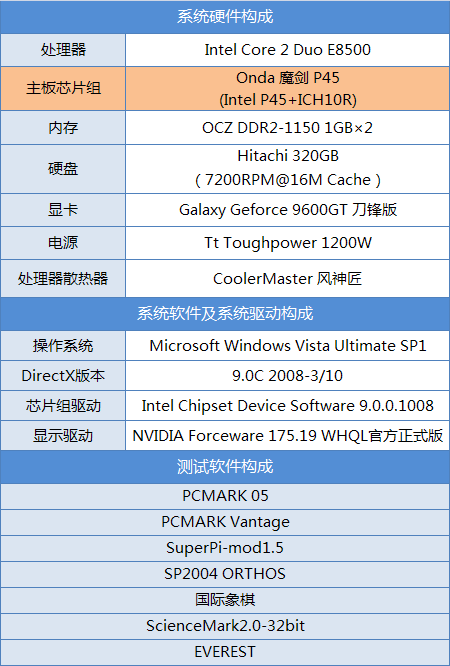

下面即将开始上机实测，测试所用处理器为Intel 45nm Core2系列的高端双核型号E8500。这款处理器同时兼备优秀的外频体制和强悍的主频超频能力，相对能够更加真实地体现一款主板的性能。测试平台配置如下：

测试平台特写

#p#副标题#e#

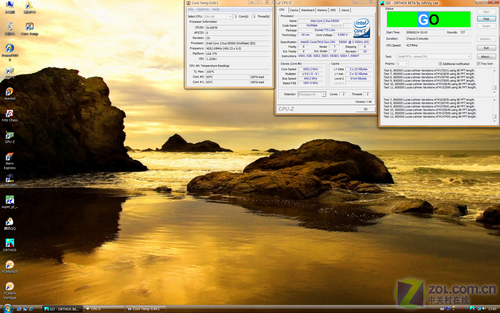

首先是测试中最重要的部分--这款主板对处理器的支持。在默认北桥电压下，我们十分轻松地将E8500超频至450MHz外频。并实现450MHz×9 @4.05GHz的高主频。随后在此设置下又顺利通过严格的ORTHOS拷机测试2小时，证明这款 魔剑P45与它的前辈魔剑X48一样，对超频后的稳定使用具备优异的支持能力。但这里略微存在一点问题，当这款主板使用400MHz外频绑定时，内存的分频选择只有DDR2-667，理论上应实现1:1同步，但是实际内存频率却为DDR2-1080，显然分频比例超过了1:1，变成了5:6。所以我们必须将内存延迟放宽到5-5-5-15-2T，内存电压增加到2.05V，方可实现系统的稳定。

ORTHOS稳定性测试

SuperPi-1M测试

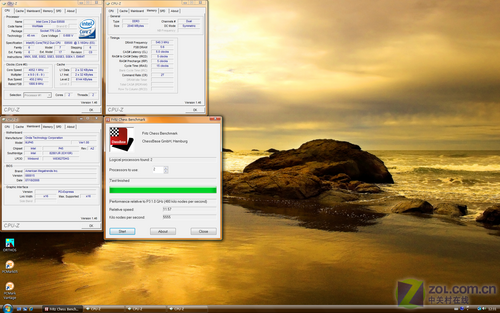

国际象棋测试

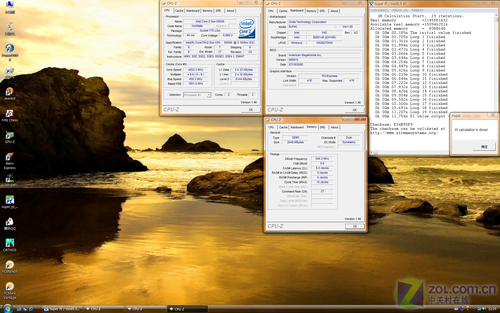

接着在上述处理器设置下，顺利通过SuperPi-1M和国际象棋测试，成绩发挥理想，无异常现象发生。

#p#副标题#e#

最后检测这套平台在次超频设置下其它综合性能方面发挥是否正常。EVEREST内存频宽测试中的Copy（复制）一项中性能稍微有些异常，传输效率明显低于前两项的读取和写入。另外64ns的内存潜伏也显偏高。

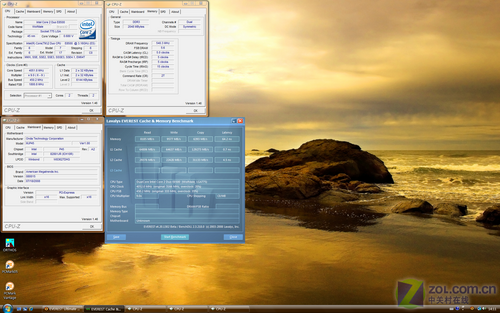

内存频宽测试

ScienceMark2.0测试得分：2271.08

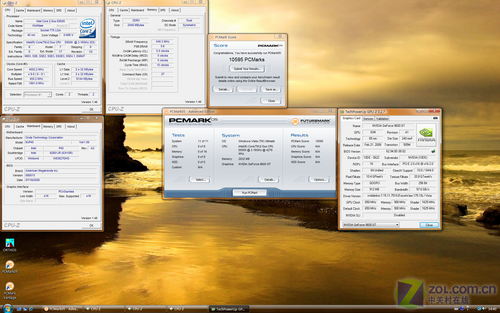

PCMARK05测试得分:10595

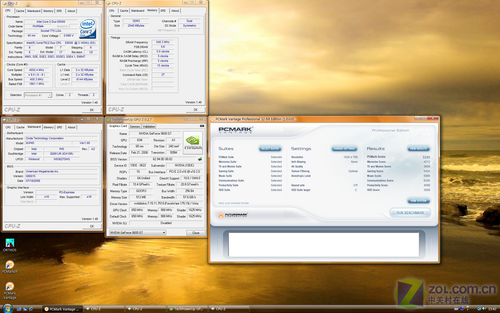

PCMARK Vantage测试得分：5599

剩下的三项考验PC的整体综合性能测试中，昂达魔剑45均发挥出色，获得了应有的成绩，无任何异常发生。综观全部测试，这款主板还是令人比较满意的，除了内存控制方面存在瑕疵之外，其余部分无可挑剔。好在内存控制的缺陷并不严重，基本没有影响到超频的成败。但由于内存的分频比例过高，受到内存体质限制我们很难再尝试超过500MHz的外频。不过这个问题不难解决，相信昂达在以后更新的BIOS能更加完善。届时昂达 魔剑P45仍然不失为一款性价比卓越的产品。
