揭秘:告诉你299元G31如何飞奔外频460
大家可能都知道，G31这样的主板定位中低端，并不是超频玩家心目中的首选目标。市场真实情况也确实如此，多数G31都保持比较低的定位和定价；很多品牌为了控制成本，在G31上并没有增加更多的特性；各大品牌G31之间的竞争也几乎完全是依靠渠道推力。
不过事无绝对。日前影驰就推出了一款价格低廉达到G31极限的299元型号，同时还保持了非常不错的用料，以及丰富的超频选项。这真的是一款颠覆市场、颠覆传统的G31主板么？带着疑问，让我们走进今天的测试。
#p#副标题#e#
关注主板的朋友可能知道，很多主板采用的CPU插槽都有点发蓝绿的颜色，和上面的FOXCONN插槽区别比较大。这是为什么呢？其实，这除了跟插槽品牌不同有很大关系以外，还和针脚镀金的含金量以及CPU插槽材质有很大关系。
采用口碑品质出色的FOXCONN元件
PS/2插头采用了AMP，RJ45插槽采用了FOXCONN，它们在高端主板上都很常见
PCI插槽采用了FOXCONN
象上面图片中的插槽完全采用了不锈钢设计，抗氧化性能更好一些。而发蓝绿色的插槽则表面采用了镀锌，相对抗氧化性要差一些。需要提醒大家注意的是，这种FOXCONN插槽在高端产品上比较常见，而镀锌的则在中低端产品上比较常见。
#p#副标题#e#
●CPU稳定关键 大量MLCC多层陶瓷电容
不知道大家注意到没，上面的主板CPU插槽内部密密麻麻贴了很多元件，这样的设计在同价位甚至更高价位的主板上都不多见。究竟是为什么会这样呢？这样设计究竟有什么好处呢？
其实很多能超频的豪华主板，都可发现CPU插座内圈都是密密麻麻的多层陶瓷电容(Multilayer Ceramic Capacitors)，这就是大名鼎鼎的MLCC，又叫做独石电容，中高端主板和显卡都会看到。
它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。具有小体积、大容量、Q值高、高可靠和耐高温等优点。
同时也具有容量误差较大、温度系数很高的缺点。一般用在噪声旁路、滤波器、积分、振荡电路。CPU插座里面的MLCC，大概是10微法，CPU能不能稳定工作跟这些电容的数量和质量有很大的关系。
可能对电路有兴趣的朋友会关心，为什么这里会在CPU插槽内用这样的电容，这些电容对稳定性的帮助又这么大？其实，大家可能都知道，CPU温度比较高，而且一旦CPU不稳定，那可能马上就会导致系统崩溃。而CPU的体积比较小，这就决定了在CPU插槽内必需焊一些体积小，容量大的电容。同时为了可以保证电容在高温下继续稳定工作，就需要满足上面两个要求的前提下，电容具备耐高温的特性。这也就基本上决定了，在CPU插槽内部需要焊接MLCC。为了保证更稳定的滤波，我们就非常有必要采用大量的MLCC，这样才能保证信号足够纯净。反过来说，如果采用比较少少的MLCC，那就很容易出现不纯净的信号，也容易导致系统崩溃。
#p#副标题#e#
●英飞凌MOS、日本化工固态电容 三相可支持95瓦大功耗处理器
通常，我们可以看到针对大功率四核处理器的主板多数采用了更多相设计。而上面不是针对四核处理器而设计，采用了三相。不过它采用了6颗chemicon日本化工470微法电容以及品质、口碑向来出色的英飞凌MOS管组成。

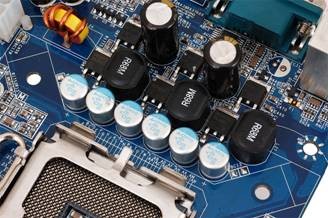

很良好的CPU供电部分

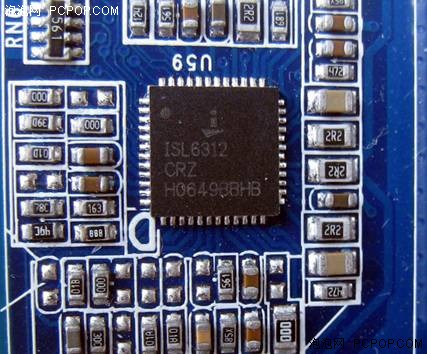

PWM芯片
PWM是用ISL的6312，ISL的PWM在80%的中高端产品会出现。这样组成的供电电路，可稳定支持95瓦TDP的CPU，45nm的四核也可以稳定支持。不过目前TDP功耗最大的65nm Core 2 Quad，特别是那些B2/B3版本的，一般不建议在这个主板上使用。
●稳定400外频的关键 ICS 9LPR502
主板采用了知名的ICS 9LPR502时钟发生器，这可是主板超频的关键所在。究竟为什么呢？

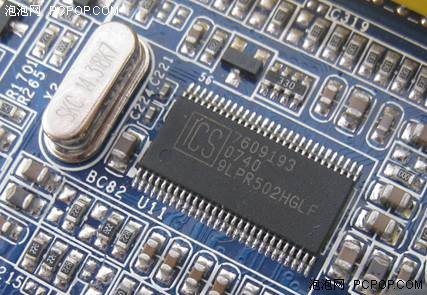

ICS始终芯片

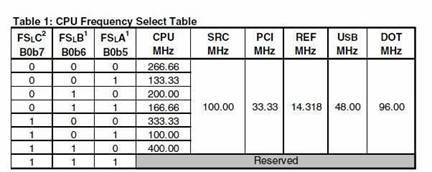

官方PDF档案
下载官方的PDF文档，就可以看到，这个时钟发生器正式支持400MHz外频。这也就是说，如果你的CPU是400MHz外频，也就是FSB为1600MHz，那该时钟发生器就可以支持。换句话说，不管你是硬改400MHz外频，还是你把CPU超频到了400MHz，这款主板都支持。这也是我们为什么说时钟发生器是主板超频的关键。
#p#副标题#e#
●BIOS是关键 丰富超频选项让你轻松超频
除了硬件方面基础以外，主板超频选项多寡，直接关系着它的超频性能。一款超频出色的主板，必然要提供丰富的选项。但想拥有丰富的BIOS选项，就需要主板设计人员花费大量的时间去编写实现相应功能的程序，同时也需要设计人员花费大量的时间去调试以保证设置可以达到准确。
从这里，我们可以分析出，如果要想有丰富可用的超频选项，那就意味着在研发方面需要投入的成本更高，研发周期更长。也正是因为这样的原因，在一些中低端非超频主板上，很少会有丰富的超频选项；超频选项多寡也成了直接衡量主板研发水准的指标之一。那接下来我们看看这款299元，按常理应该绝对算低端的主板BIOS研发水准究竟如何吧！

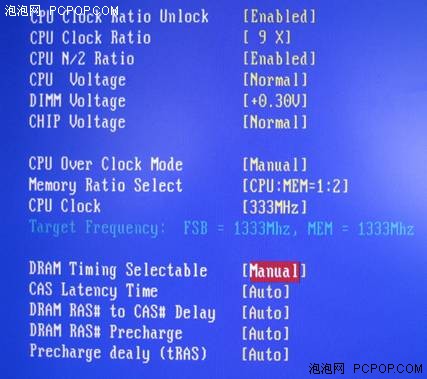

主板的丰富的超频选项
主板的超频选项包括了CPU倍频调节、CPU 0.5倍频调节、CPU电压调节、内存电压调节、北桥电压调节、内存和CPU外频比例调节、CPU外频调节、内存时序调节等。这样多的项目虽然比豪华的超频主板超频设置要少一些，但项目之多已经超越了常见的中低端主板。

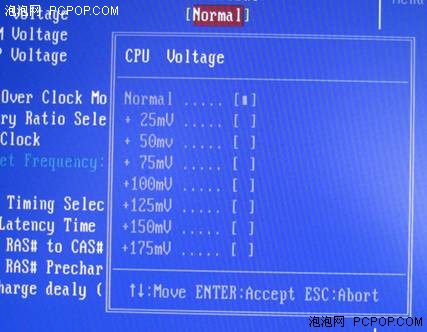

CPU电压调节选项
CPU电压调节选项有8项。结合常见的处理器，这款CPU的电压调节范围在1.5X V-1.0V之间。而根据我们常见的极限超频的记录来看，这个电压调节范围基本可满足多数处理器达到极限频率的需求。

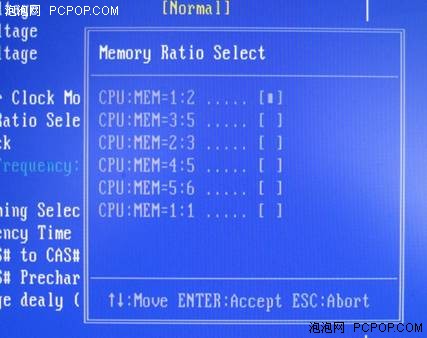

很多超频玩家都有类似的观点，主板超频性能出色与否，跟内存分频关系非常大。超频的时候能让内存工作在更适合的频率下，不仅仅是保证稳定超频的关键，也是性能的关键。换句话说，如果你的内存超频相对弱，而CPU相对比较强，你就需要那种可以CPU外频远高于内存外频的比例才能把整个平台超到比较高的水准。如果你的主板选项中没有这个比例，那就意味你只能舍弃一部分配件的潜力。同样，如果你的CPU比较弱，而内存比较强，如果你的内存不可以被调节到比较高的频率，那你的性能将明显弱于同样配置但内存工作在比较高频率下的时候……影驰这款299元主板提供了六项内存、CPU外频比例选项，可以满足多数超频要求。
#p#副标题#e#

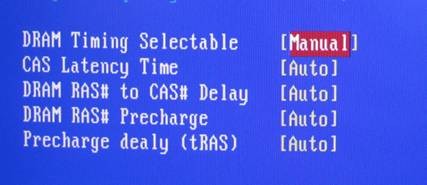

内存时序选项

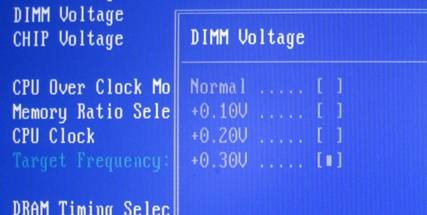

内存电压选项

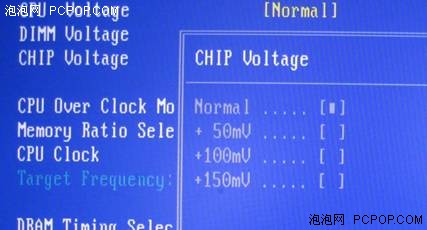

北桥电压选项

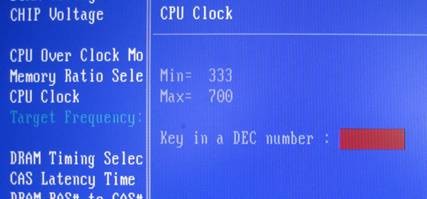

CPU外频可逐兆超频，最高外频为700MHz
虽然拥有了丰富的超频选项，但这并不代表着一定是有效的。只有通过实际测试，才能验证一款主板的真正超频能力。下面我们来看看这款G31超频实际表现究竟如何！
#p#副标题#e#
在上面，我们介绍过，主板采用的时钟发生器，只提供400MHz的CPU外频。果然，在我们把CPU外频超到407MHz的时候，系统出现了一点点问题。

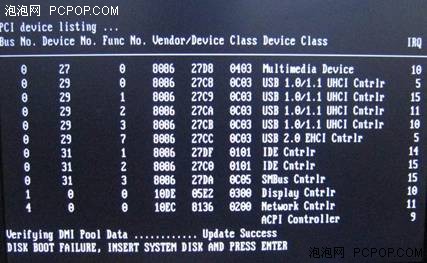

尽管可以通过自检，但在引导系统的时候，却提示找不到硬盘
究竟为什么呢？熟悉主板基础知识的朋友可能知道，南桥和PCI-E之间分频比例关系在一定范围内。如果超出这个范围，那就可能导致南桥出错，主板找不到硬盘。那应该如何避开这一步，而把CPU超到更高的水准呢？根据我们经验，如果采用PCI转接卡，就可以避开这一点。

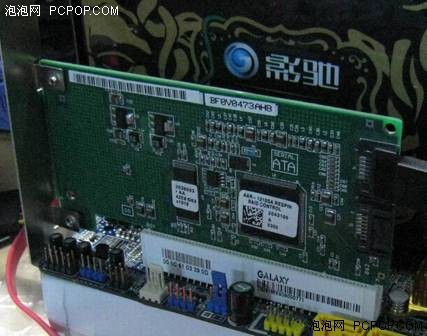

利用SATA RAID卡是避开硬盘无法被检测而超到更高频率的关键

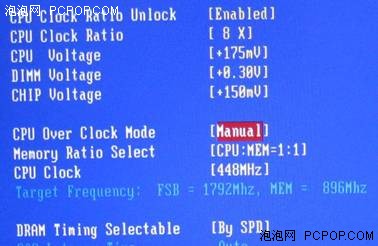

最终的BIOS调节配置

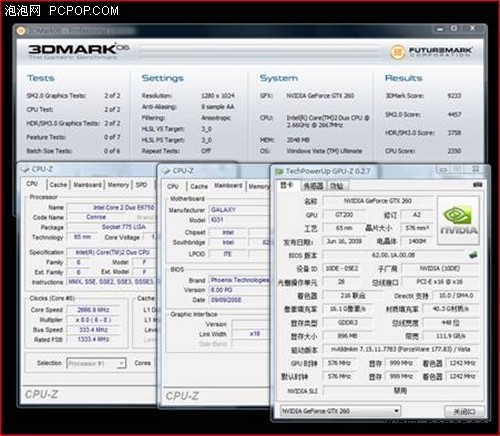

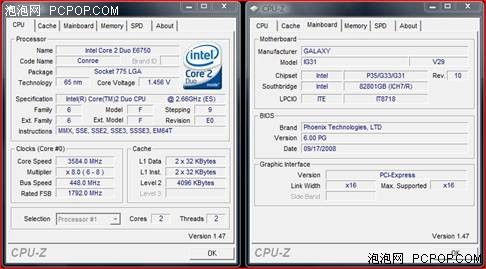

最终的超频成绩
经过反复调试，我们把电压增加175mV、内存增加0.3V、北桥增加150mV，CPU内存频率比例选择1：1情况下，可以稳定超频到448MHz外频。这也是我们了解到的，在这款299元G31主板上达到的最高外频。
#p#副标题#e#

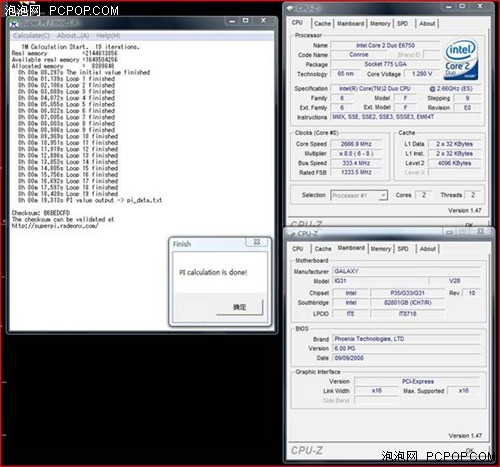

SUPER PI 1M默认成绩

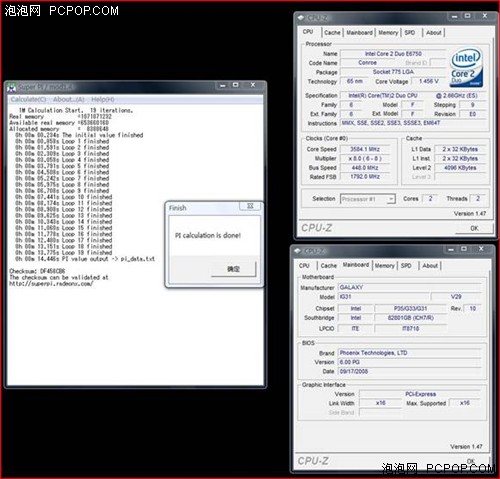

超频3.58G SUPER PI 1M成绩
超频到3.58G以后，SUPER PI成绩提升明显
3DMARK默认成绩
在显卡方面，我们搭配了最新的GTX 260+，以便让大家直观的了解GTX 260+这样的高档显卡在入门级的主板上表现。同时考虑到GTX 260+这样的显卡优势在于高的特效，所以我们在测试3DMARK06的时候直接选择了8X AA。尽管这样，GTX 260+的默认成绩依然达到了9200多分，可以说性能非常强悍。

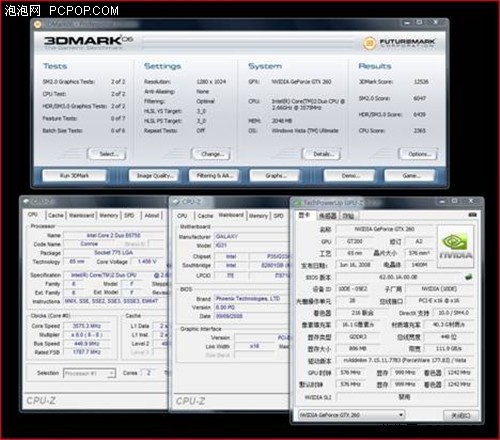

超频后，整体分数进一步提升，不过提升幅度并不大

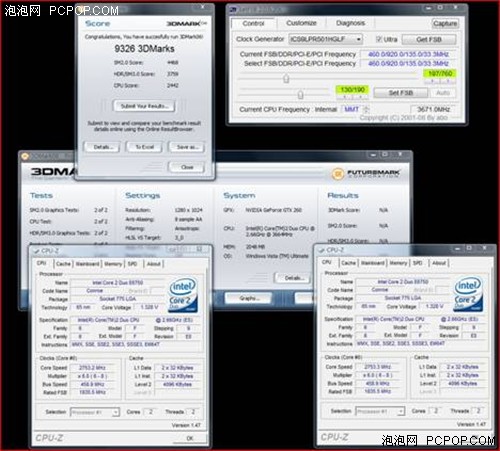

尽管448MHz的外频已经是目前这款G31达到的最高水准，但是作为DIYer，我们并没有满足。如何才能达到更高的频率呢？我们在这里采用了SETFSB 2.0这款软件来微调。经过反复调试，最后，我们把CPU的外频稳定到了460MHz，而且顺利跑完了3DMARK06测试。同时3DMARK06成绩又得到了进一步提高。当然，对我们来说，最重要的是，再一次刷新了299元G31外频记录。
●总结：
在我们上面的测试中，可以看出上面这款299元的主板，尽管在超频选项上还不能达到顶级超频主板的水准，但是已经完全可以满足一般E1000、E2000、E4000、E5000系列CPU所能达到了极限，丰富的选项也超越了很多入门级主板。作为一款299元的主板，能有这样的表现，还是很难得的。同时，这款299元的主板可以稳定工作在460MHz外频下，也代表着，对普通玩家超频来说，我们在选择超频主板的时候，完全可以考虑299元这样的型号。
