用户的福气？手把手教你780G硬改为790GX

780G依然是关注热点！破解升级790GX成可能

    AMD  780G集成芯片组在今年年初发布后，它在国内的受关注程度完全可以用“红遍大江南北”来形容。而新推出的790GX已经正式发布两个月了，目前厂商的动作依然显得较为迟缓，当然其中有诸如奥运会等因素的影响，但是780G和790GX定位绝然不同，是其中一个最重要的原因之一，780G主板的价格已经在 499元以下，790GX则都在699元以上。

    再来看看780G和790GX的规格特性，它们都采用TSMC 55nm工艺制造，引脚Pin-to-Pin完全兼容，790GX支持140W处理器，780G主板的做工则较为简约，并且集成同一时代的Radeon HD 3x00图形核心（早期Radeon HD 2400Pro核心移植而来），只是频率稍有不同；AMD  790GX支持CrossFireX技术，780G主板一般不支持；它们同样集成UVD通用视频解码器；790GX主板全部支持Side Port性能缓存，而AMD 780G主板则不全支持；780G主板为SB700南桥，790GX主板则为SB750南桥……这些让我们这些整天和硬件打交道的顿时有了一个念头：它们本质上就是一个东西吧，眼下790GX比较贵，780G能不能通过破解直接升级为790GX呢？

『一对像的不能再像的孪生兄弟』

    再仔细分析一下790GX和780G的差别：图形核心频率不同，用户可以通过自己设定780G的频率，达到和 790GX一个水平；对于一般用户来说，CrossFireX技术的支持不算太重要，而且此前有一些780G主板就提供了双插槽支持，但目前真正使用双卡的用户比较少，有当然是好事，没有的话也没有太多遗憾；SB750南桥提供的RAID 5支持，对于普通用户帮助也似乎不大；790GX和780G的众多差别中，Advanced Clock Calibration（高级频率校准）技术是最大差别之一，当然还有包括板载显存的差别。

    虽然790GX和780G有这么多的差别，但是从芯片角度看，似乎通过破解升级780G是完全有可能的。今天我们也针对这个问题进行了一些尝试。

   警示：

    主板破解改造存在风险，用户需谨慎行事，以免造成硬件和软件损坏，我们的尝试仅供用户探讨参考。

#p#副标题#e#

简要介绍回顾780G/790GX主板的改进差异

●  790GX：SB750南桥让Phenom超的更高

    在进行今天的破解改造之前，我们先来了解一下790GX比780G提供的更多技术是怎么实现的，它对我们究竟有什么帮助？首先是大家最近了解最多的 ACC（Advanced Clock Calibration）技术，它是通过SB750南桥提供了6-pin接口和AM2+处理器进行直接通讯，使得Phenom CPU（只能用于Phenom，尤其对黑盒Phenom有效）的超频性能更加出色，用户只需更新相应BIOS和AMD Overdrive超频软件就可以实现。

     ACC优化设置不会给性能带来影响，而且不会改变电压和发热，它是通过修改Advanced Clock Calibration (ACC)值来达到更高超频性能的目的，一般情况下ACC的值是介于2到0之间，而通过SB750的ACC调教，可以在-12到+12之间调节。它既可以在BIOS中调，也可以在AMD Overdrive里面实现，据称可以比不开启ACC技术的情况下，实现100MHz到300MHz的超频幅度。

   这次我们探讨的一个重要方面，就是看780G破解后能不能进行Advanced Clock Calibration设置。

   ●  SB750南桥追加RAID 5模式

    SB750南桥另外一个亮点则是新增加了对RAID 5模式的支持，使得用户组建RAID系统的稳定性和性能方面都更有保障，而在提供的传输接口部分，仍然是保留1组IDE，SATA则是与SB700一样都提供6组。

     在RAID的操作接口部分，RAIDXpert已经提升到2.4版，其中加入了RAID 5模式的选项，SB750南桥提供的RAID 5模式对于普通DIY用户来说并不是很常用到，所以它的意义显得比较次要。

#p#副标题#e#

SB750/SB700南桥外观只差一个电阻？！

    既然有了前面破解的假设，那我们就要找到破解的方法和途径，对硬件的破解大家都知道无外乎是硬件和软件这两种途径，硬件是通过修改相应电路实现，而软件则通过比如BIOS、驱动等方法实现。其中硬件破解大家最熟悉的就是对比需要破解的硬件和参照硬件在外观等方面的差别，那我们就先从南北桥芯片外观开始吧。

    对比780G和790GX北桥编号和电阻的差别，可以看到它们除了出产日期和编号稍有不同外，在芯片外观上基本别无二致，完全符合我们猜测。

    而从功能差别我们知道，南桥则是780G和790GX一个差别比较大的地方，SB750和SB700到底能在外观上有什么区别吗？从图中我们可以发现，SB750在最下方比SB700多出了一个黑色电阻，它们的相识也让我们有些吃惊，是不是通过把SB700南桥的这个空缺电阻补上就可以升级成为 SB750呢？而且一般主板南桥的散热片也几乎一致，可见新旧南桥的发热量大致相当。

   总结：

   在芯片组硬件方面，780G主板和790GX主板惊人的相识，无疑它为我们后面的破解增强了信心。

#p#副标题#e#

跳过硬改！昂达A780GT主板破冰行动开始

    在软件方面的差别，大家很自然想到是主板的BIOS，此前很多产品的差异，很多都是因为BIOS的不同造成的，BIOS 也成为各种破解的一个最重要的途径，想想前几年骇人听闻的CIH病毒，相信它让经历过此事的朋友依然毛骨悚然，而包括Windows操作系统的破解更是和 BIOS离不开，相信现在不少用户使用的Vista破解很多都是基于修改BIOS实现激活的，所以此次我们的破解行动的重中之重也是BIOS！让我们从它开始今天的破冰行动吧。

    前面我们提到了SB750和SB700在硬件方面是有差别的，最理想的破解方式是先把SB700缺失的那个电阻补上，不过我们先跳过这个过程也无妨，看看直接用一块780G主板刷790GX的BIOS情况如何？此次我们进行破解尝试就以一块昂达的板载128MB显存的A780GT主板为例，刷新使用的 790GX BIOS是它们新推出的板载DDR3显存魔剑790GX主板BIOS，因为它们都是一家的产品，在功能芯片还是BIOS类型方面都最为接近。由于现在 780G主板的用户并不都是这款主板，所以在进行破解的时候，用户可以对比厂商的最接近的780G和790GX主板BIOS进行升级尝试，不过需要注意破解风险。

   需要提到的是：还有部分780G主板提供了双BIOS支持，可以非常方便进行破解尝试，如果破解不成功，我们还可以用另外一个BIOS进行引导和恢复。如果破解成功的话，一个是780G的BIOS，另外一个则是790GX的BIOS，用户可以在两者之间轻松切换选择。

    接下来就让我们开始进行正式的破解行动吧。

#p#副标题#e#

手把手教你把780G改造成价格不菲的790GX

    首先我们刷新BIOS有两种方式：一种是在传统的DOS底下进行，另一种则是在Windows系统里用辅助软件进行。不过这两种刷新方式，都要注意主板使用的BIOS类型，目前大家常见的BIOS类型包括大家熟悉的AWARD和AMI等等，而昂达的780G和 790GX主板都是采用AMI的BIOS，所以我们采用AMI BIOS一种比较方便的刷新方式：Windows系统下的AFUWIN软件进行刷新，目前AFUWIN最新版本为AMI AFUDOS 4.35。

    下载地址：http://www.bios.net.cn/down/BIOSSX/AMI%20BIOSSXGJ/316.html

    首先在确保系统不进行其它操作的情况下，我们运行AFUWIN，首先看到的是Infomation栏，我们通过选择OPEN打开需要刷新的BIOS文件，Save则是保存目前主板内的BIOS到硬盘文件夹中。我们通过选择OPEN打开790GX的BIOS文件，稍许停顿后我们会看到Setup栏，我们通过选择相应的一些设置，然后才能进行BIOS刷新。

    Bios Option（BIOS设置）中，我们选择所有块更新（Programming ALL Blocks），它包括了大家较为熟悉的启动块和BIOS主区的刷新；Cmos Option(CMOS设置)中，我们选择Nothing就可以，而下面两个勾选项则比较重要，Do not Check BIOS ID一定要勾选，这样可以跳过BIOS文件和主板的比对，因为我们这次要刷的文件不是780G主板的，否则会提示出错；Resart After Programming则是在成功刷新后，系统自动重启，我们也勾上。最后就可以点“Flash”进行刷新升级了。

『刷新BIOS成功！』

『改造前的780G主板ACC技术是不可选的』

    在经历短暂紧张的BIOS更新和重启后，系统亮了。进系统后，我们迫不及待的打开已经安装好的AMD OverDrive软件，查看究竟Advanced Clock Calibration技术是否出现，让我们高兴的是：它已经可以提供给用户选择了！

#p#副标题#e#

   既然已经初步成功，那也让我们看看更新前和更新后的CMOS设置，到底有什么不一样的地方。

    首先我们看到主板的BIOS ID已经为RS780D了，说明目前的BIOS已经是790GX的BIOS。

    接着让我们来看一下它的超频设置，我们发现Advanced Clock Calibration技术已经出现了，用户可以在超频的时候，通过它获得更高超频潜力。

    图形设置方面，我们也看到已经有多个显卡插槽的选项，不过实际目前780G只有其中一个插槽可用，通过设置PCIE1的速度依然可以获得高速的带宽传输。

#p#副标题#e#

免费升级！破解780G BIOS电压设置陡增！

此次破解除了获得Advanced Clock Calibration技术支持外，我们也看到了790GX比780G主板提供更多更详细的设置选项，这可是一个免费的大升级，让我们来仔细对比一下：

    AMD 780G BIOS超频设置截图：

    AMD 790GX BIOS超频设置截图：

    通过对比我们看到原本780G主板仅有的几个电压调节在升级到790GX后，变得更加强大而丰富，尤其是调节幅度上也有很大的变化，它对于用户充分挖掘系统性能提供了更多帮助，对于用户来说何乐而不为呢？

#p#副标题#e#

破解也并不一帆风顺，期待厂商的更多支持

    不过此次我们的破解也并不是一帆风顺的，当我们刷新完以后，在BIOS打开SIDEPORT板载显存保存后，重启系统屏幕处于花屏状态，也就是说目前这个BIOS还没办法开启这款A78GT主板的板载显存。我们分析，毕竟用的790GX BIOS是一款板载DDR3显存的790GX主板所使用的，理所当然拿来给集成DDR2显存的780G使用会有问题。

    不过有个经验告诉我们，如果厂商能在这方面进行改进，板载显存也是能够正常使用的。在最初790GX主板发布的时候，我们也收到一款板载DDR2的 790GX主板，当时的情况和今天破解后的情况类似，相信厂商只需要通过对BIOS相关模块进行修改，是能够让这款主板的板载显存正常使用的。

   而当我们把A78GT主板的BIOS切换到默认780G BIOS状态下时，一切又恢复了正常，由此也期待昂达能够提供新的能让780G主板完全正常工作的790GX BIOS就好了，我们认为这个工作的难度应该不算非常大，关键看厂商能否对它们的BIOS进行相应的改进和调整了。

#p#副标题#e#

开启高级频率校准技术 Phenom X3轻松过3G

    针对ACC技术带来的超频性能提升和图形核心频率提升带来的游戏性能提升，我们也进行了简单的测试。

    因为AMD对ACC支持的CPU声明是针对黑盒版Phenom最为有效，所以我们先选择了一款不锁倍频的Phenom 9900处理器来进行模拟，它的主频为2.6GHz，通过选择ACC技术的+12%值，获得了较未开启ACC技术时候更高的频率。未开启ACC技术时，HT频率只能超频到232MHz（主频为3.016GHz），而在选择ACC技术的+12%值的时候，HT频率超频到了239MHz（主频为 3.1GHz），提升幅度确实比原来大了一些。

    接着，我们又搭配了Phenom X3 8750处理器，进行了开启ACC技术后的超频测试。结果类似，我们看到它也轻松超频到了3012MHz的水平，超频性能也有小幅提高。当然，各个处理器的情况不同，在超频过程中，所起到实际效果的ACC数值是不同的，所以用户可以根据自己的情况进行设定。

#p#副标题#e#

破解带来更多超频幅度 性能增强是必然

    同时我们对比了破解前后的超频性能，从超频幅度来看，开启了ACC技术后的主板，超频性能确实比未开启前要好一些，相信未来AMD推出黑盒版三核羿龙时候，ACC技术的优势将进一步的得到发挥。

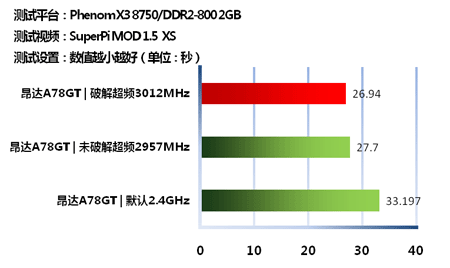

    从SuperPi的成绩来看，破解和未破解成绩将近有一秒的差距，在处理器完全一样的情况下，这是值得肯定的。

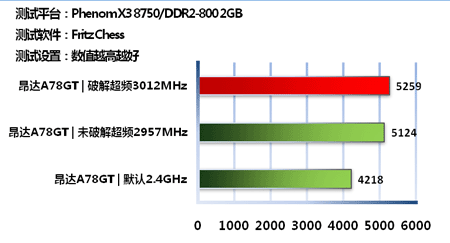

    同时在另外两个测试项目中，我们也能看到超频带来的性能提升，破解后的780G性能表现则更加出色。

#p#副标题#e#

让你的780G主板游戏性能免费获得大幅提升

    最后我们对破解前后的游戏性能进行测试，由于板载显存暂时没办法开启，所以我们对比的性能测试都是关闭板载显存后的性能，具体性能表现情况如下：

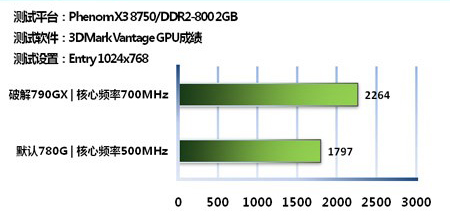

    破解后，我们看到核心频率提升到700MHz后，3DMark Vantage GPU成绩达到了2264，相信如果未来厂商能够修正板载显存问题的话，可以获得更大性能的提升。

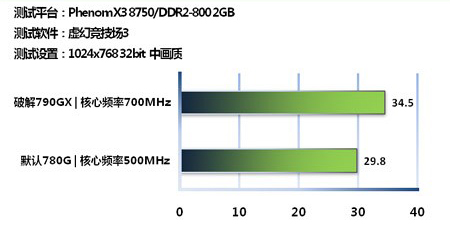

    而在实际游戏中，我们看到在UT3中的表现有将近16%的性能提升，性能提升相比原来而言幅度是比较大的。

#p#副标题#e#

    780G破解成790GX的过程大致如上文所说，由于各个厂商的主板情况各不一样，所以今天的破解只能算是抛砖之作。不过今天的尝试至少说明：780G破解成790GX从原理上是可行的。目前780G用户众多，厂商如果能在这方面给用户提供更多的支持，相信所有的780G用户都会拍手称快，我们希望厂商能有更多的跟进。还有部分厂商的780G主板提供了双BIOS设计，如果厂商能为780G用户提供双向选择，对普通用户来说应该是非常有吸引力的。

    再来总结一下破解过程中的一些需要注意的地方：首先，在破解前，应该了解你手上的同一品牌790GX主板和您的780G主板差别会不会很大，其中包括音频芯片、网卡芯片、两块主板板载显存情况等方面，大致相同就可以尝试进行破解，我们这次改造的这块AMI BIOS 780G主板比较成功，我们也尝试了一款Award BIOS的780G主板，不过似乎不是很成功，具体大家要自己动手尝试了；再者，在改造之前要做好保护工作，因为不同主板BIOS刷新本身是风险比较大的，比如你手上的780G主板是双BIOS设计，或者在刷新的时候，保留启动块进行更新，这样即使是刷新失败也能挽回损失，总之胆大心细！如果您不是特别有把握建议还是谨慎一些。

    再细分析一下780G和790GX，其实目前销售的790GX主板由于定位原因，本身在品质以及特性方面，和780G主板拉开了不少差距，如果说破解会冲突到790GX主板的销售，倒也并不一定，因为790GX做工品质等固有的特点是780G主板所达不到的，唯一的缺陷还是价格过高，对于目前选购AMD集成主板的用户来说，更倾向于780G是挺自然的。

    此次只是我们对780G破解的尝试，相信后续厂商会有很多改进行动，我们将密切关注厂商的后续的行动，有兴趣的朋友也可以来看看你的780G主板能不能也发挥发挥余热。
