索尼古董DC P100完全拆解

通过一台古董DC 窥探索尼DC的秘密

引子：索尼的P系列数码相机已经从市场上销声匿迹多年：如今的索尼消费DC家族早已是T系列和W系列的天下，偶有几个S系列的型号也居于极低端，难以形成气候。

不过既是在今天，一台古老的索尼P系列消费数码相机的内部也是相对神秘的：尽管Alpha单反相机的内部构造，和零部件细节照片，我们可以在绝大多数专业媒体上见到，但是消费级数码相机，特别是中等价格的1/1.8英寸CCD级别的消费数码相机的内部真实解剖，可就不那么容易看得到了：

附：本文系编辑整理自台湾的专业论坛，不代表本站观点，刊载此文仅供国内读者参考：

尽管按照相机传统行业的产品生命周期，这个P100诞生仅仅4年，正值壮年。可惜数码相机时代不断提高的更新速度，让它早早的成了港台媒体笔下“中古相机”中的一员。

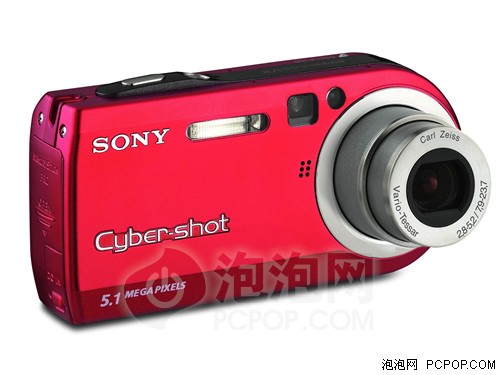

昔日P100留在本站资料库中的“标准照”

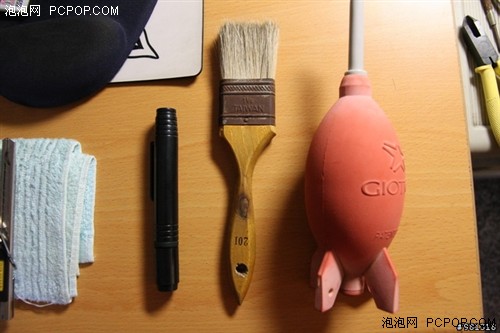

拆解工具比起此前我们看到佳能FS11的官方拆解现场实在是简陋，不过画面中的捷特牌气吹开起来很是亲切，看来台湾同胞也是很支持国产品牌的——没有用国内发烧友喜爱的瑞士产A&F气吹。#p#副标题#e#

卸下外衣：解剖P100的行动开始

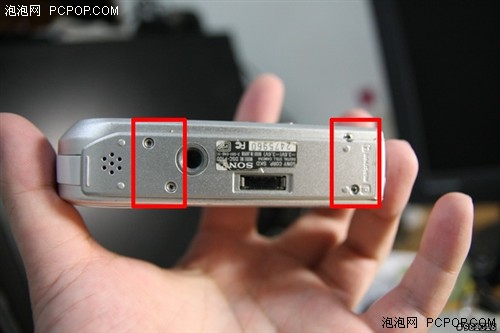

索尼的P100型相机尽管诞生于4年前，但是结构已经十分紧凑，不过外壳看起来倒是不那么难拆：

背面外壳，注意连在上面的是屏幕透明护罩，并非屏幕本身

得先卸下LCD才有探究取下CCD的办法

补一张，外壳上几个简单的电路和机身主电路板连接的排线处

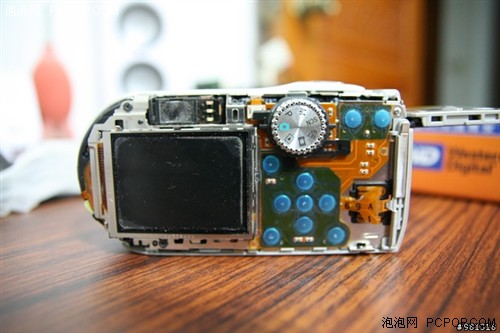

这就是拆下背面外壳的P100:看起来真是有年头了，脏的可以……不过拆解者自称拆开的目的就是为了搞好机内清洁，以便继续使用……这位仁兄实在是够节省，放到国内中产家庭，这么老的相机即使没被丢弃，也早被置于箱底弃用了。#p#副标题#e#

看看索尼DC的用料【一】

P100的内部也是塞的满满的，看起来没什么空间下手。不过这位拆机器的仁兄还是找到了拆出CCD的办法：

镜头和电路板，这是机身卸下前盖后的状态

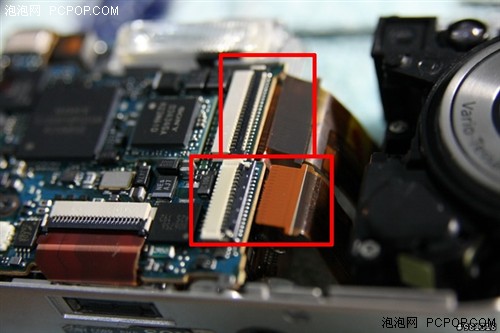

需要注意的是，拆除P100的LCD是一件很危险的工作：注意下图，红框中的两个排线插座，这是拆掉背面LCD的关键所在，且看下文：

正面可见主电路板，元件已经挤满了有限的空间

先来看在背面需要做的事情：

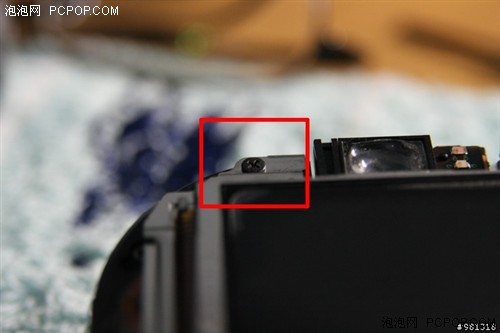

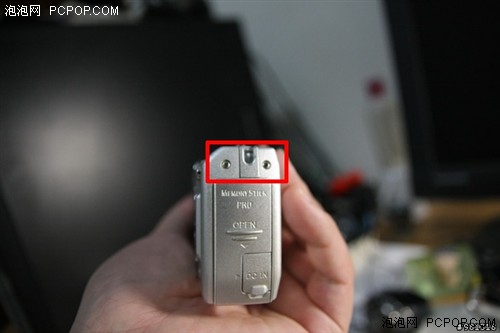

固定屏幕的几处螺丝

注意，屏幕卸下后的连个排线，它们的接口，就是本页开篇第二张图上的那俩个接口。所以必须到正面取下2个排线，此处稍有不慎，您就得去寻找P100的排线配件了!

#p#副标题#e#

从镜头到CCD，看看索尼DC的用料【二】

至此LCD已经取下，下面我们将看到什么呢：

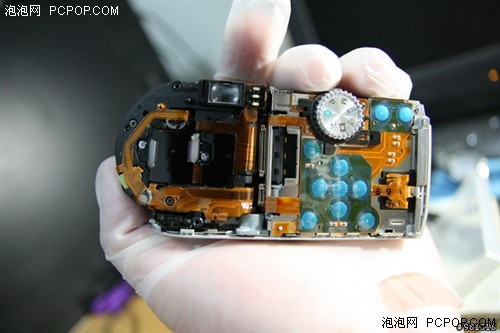

这下面就是镜头的尾部了，想必CCD也在此处

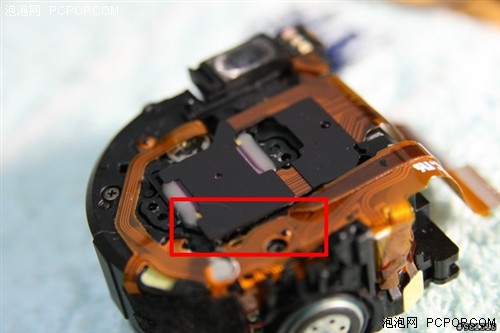

动手拆下这个结构，红框中是用来固定的2个螺丝

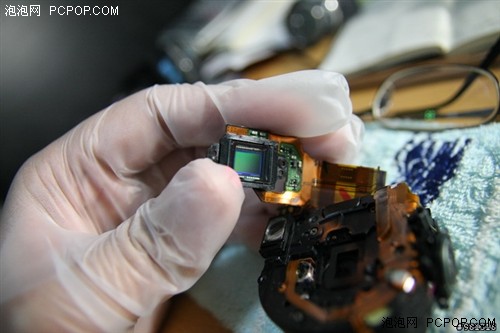

如上图，这就是P100的1/1.8英寸级的510万像素CCD了:当时，高端DC的标志是2/3英寸，而1/1.8或者1/1.76英寸则是居于次席了，不像如今，GRD或者G9都是用的这种尺寸的传感器。

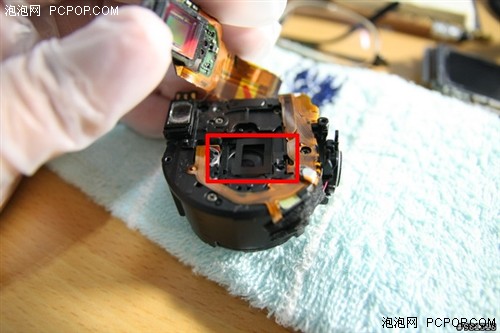

镜头尾部，可见用于密封CCD和镜尾间缝隙的垫圈

最后，来看看机身内部的机载闪光灯用电容，该电容能够瞬

间释放超高的电压，故拆解者带着一付绝缘手套进行操作

据这台相机的拥有者称，因不能拆开镜头组，只能把ccd清理一番。组装完毕之后，竟能正常使用。如此看来，这位影友手艺了得，不过换言之，索尼相机的结构发展多年，早已十分成熟，相对完善的内部设计使拆修变得并非如想象中那番困难。
