单挑依然无敌 NVIDIA GTX285抢先测试
同一核心架构不变而工艺变是芯片厂商常用的伎俩，工艺更新带来最大的好处是制造成本下降，所以对于最高端旗舰产品来说其实不需要过于考虑成本上的对抗，但由于ATI在2008年的咄咄逼人，迫使NVIDIA在发布GT200系列产品不久后就计划进行工艺更新，以进一步提高GeforceGTX260、GTX280等产品的综合竞争力去进行对抗。
 |
采用新55nm工艺的GeforceGTX260+于12月底就偷偷开始上市，因为仅仅是工艺上的改进，NVIDIA并没有大力进行相关报道。而GeforceGTX295才是作为55nm工艺GT200核心的第一款重头产品，在《NV不让ATI过好年 GTX295全球同步首测》一文中我们就曾经提到过55nm工艺GT200核心的开发，完全是因为要推出GeforceGTX295的缘故。GeforceGTX295的面世使基于GT200核心的产品增加至三款，而最后一款更新至55nm工艺的居然是单核之王GeforceGTX280。
 |
由于采用55nm GT200核心的GeforceGTX260+并没有更改除工艺外的任何规格，所以其名称也没有任何变化。不过55nm工艺的GeforceGTX280就不一样了，新工艺的GeforceGTX280在默认频率方面从602/1296/2214MHz提升至648/1476/2484MHz，这带来了实实在在的性能提升，故此55nm工艺的GeforceGTX280在名称上正式升级至GeforceGTX285。
#p#副标题#e#
 |
 |

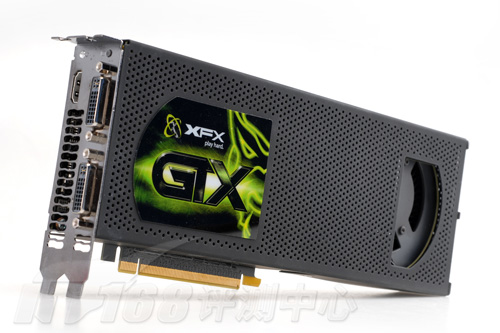

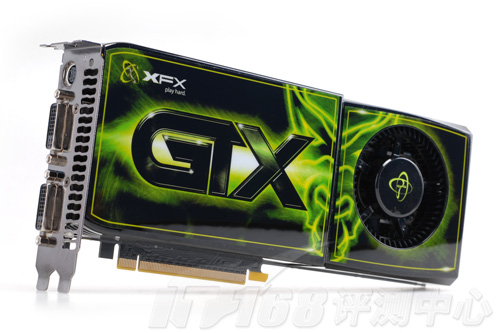

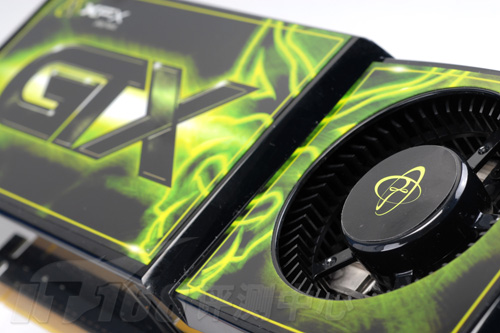

| 讯景GeforceGTX285 |
虽然前段时间讯景正式宣布结盟ATI，并在本年开始正式推出相关产品，但讯景仍然保持着NVIDIA头号合作伙伴的关系，就从近段时间发布GeforceGTX295和GeforceGTX285的事件中可以证明这一点，能在第一时间拿到相应产品资源的仍然不会缺乏讯景的身影。
 |
| 上图为GeforceGTX285，下图为GeforceGTX280 |

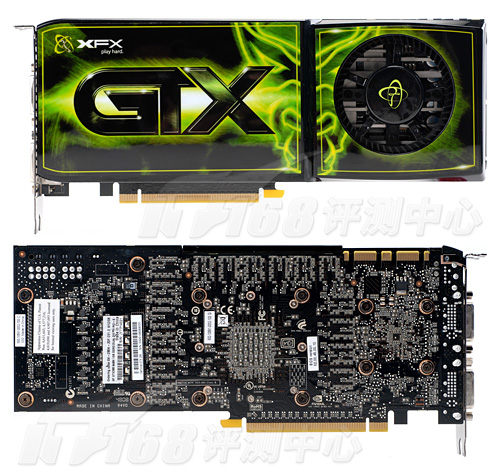

旗舰产品在绝大部分的情况下都会保持公版制作，GeforceGTX285也不会例外，讯景这款型号为GX-285N-ZDF的GeforceGTX285显卡基于P891公版方案设计，显卡长度将与GeForce GTX280保持一致，同样为10.5英寸(26.7cm)。整体上来说GeforceGTX285的整体集成度低于GeforceGTX280，这主要是得益于55nm工艺让新核心功耗大幅度下降，供电方面相对可以简化一点。
 |

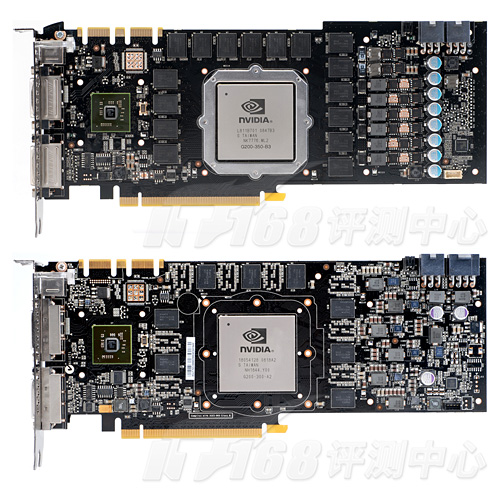

| 上图为GeforceGTX285，下图为GeforceGTX280 |

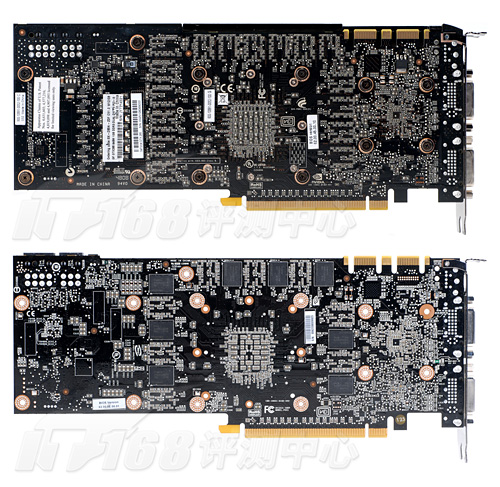

GeForce GTX285与GeForceGTX280一样，同样采用了16颗16mx32Bit显存组成512bit/1024MB的显存配置。从实物图我们可以看到GeForce GTX285上最明显的改进在于将16颗显存全部布线在PCB正面，而GeforceGTX280则是平均分配在PCB的正反面，新摆放设计的好处在于简化布线，因此GeforceGTX285的PCB只有10层板，而GeForce GTX280前的P651 PCB是14层PCB设计。
 |

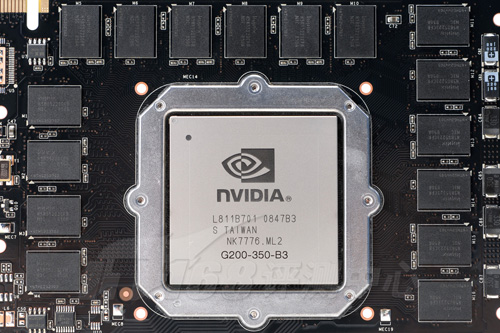

| 55nm工艺的GT200核心 显存全部放置在正面 |

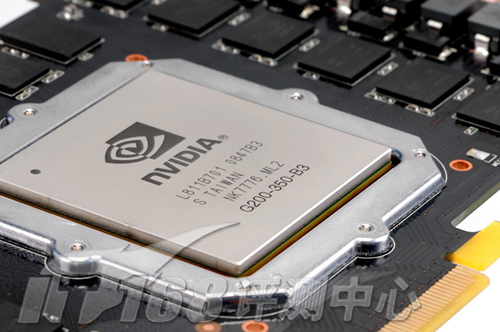

拥有240个流处理器的GT200核心，在整体规格上无任何变化。55nm工艺版本的GT200核心仍然采用了全封闭封装，所以我们无法直接比较新旧工艺间核心面积的大小。从G200-350-B3序列号中的B3我们可以判断出其使用了55nm工艺制造，NVIDIA习惯使用A代表初始工艺版本，而B则代表新工艺版本。
 |

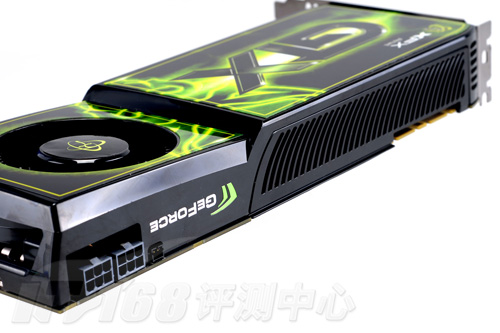

| GeforceGTX285只需双6pin供电 |
我们可以把GeForce GTX285可以理解为超频版GeforceGTX280，但由于工艺的提升，因此器功耗表现则更为理想。GeForce GTX280全卡最大功耗达到236W，需要同时接入一个6pin和一个8pin PEG电源，GeForce GTX285全卡功耗降至183W，仅仅需要接入2个6pin PEG电源。
#p#副标题#e#
 |

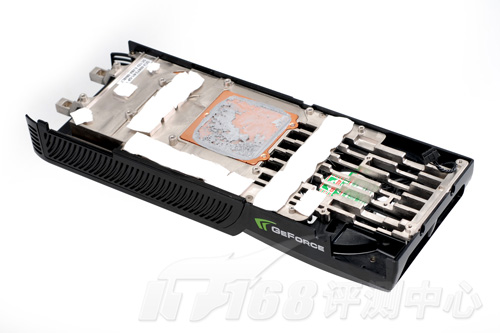

| 散热器外形基本和GeforceGTX280保持一致 |
散热系统方面，产品沿用了NVIDIA近期在高端产品上惯用的厚实的双槽涡轮散热方案，尾部风扇位置采用全封闭的设计，使热流统一从档板方向排出。
 |
 |
最新版GeForceGTX285继续采用由Coolermaster出品的一体化散热器，能同时对核心、显存、供电进行散热，风扇位置略显凹陷，一体式的散热器拥有四根铜质热管并采用80mm的温控涡轮风扇，热管与鳍片间采用焊接方式。由于电路的改变，散热器的设计已经作了调整，散热能力上有所削弱。
 |
供电部分方面，GeforceGTX285并没有采用以往GeforceGTX280集成度较高的Volterra数字供电方案，而是采用了普通的核心6相加显存2相，全部采用贴片电容、磁蔽电感以及英飞凌MOSFET管，而外置供电接口也改为双6pin的输入设计即可。
 |
和当初G80发布之时一样，由于核心本身已无法容纳下RAMDAC和TMDS，因此GeForce GTX285的RAMDAC与TMDS模块仍然采用了外置设计，芯片型号NVIO2，其最大特点是支持Dual Dual-link DVI，也就是可以实现双路2560×1600输出，此外GeForce GTX285同样支持HDCP，用户同样也可将音频信号通过SPDIF输入显卡，再使用DVI转HDMI转接头同时传输音频及视频信号。
 |
| GeforceGTX280采用的显存颗粒 |

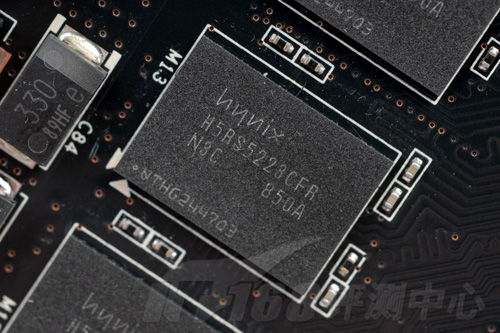

显存方面，产品采用了16颗规格为16M*32bit的FBGA封装hynix H5RS5223CFR N3C的GDDR3颗粒，根据hynix的参数显示，该颗粒是目前hynix产品线中最高规格的0.77ns GDDR3，标准频率规格为2600MHz，而GeforceGTX285所预设的默认出厂频率为2484MHz，相对来说还算比较保守。
 |

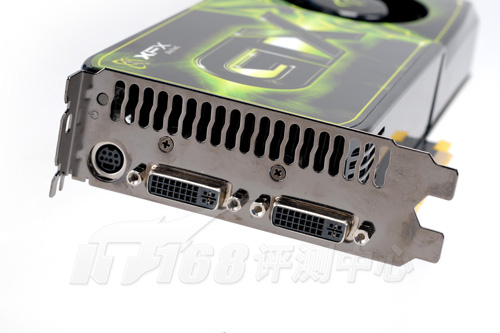

输出接口方面，提供了NVIDIA公版惯用的双DVI输出方案设计。
 |
#p#副标题#e#
 |

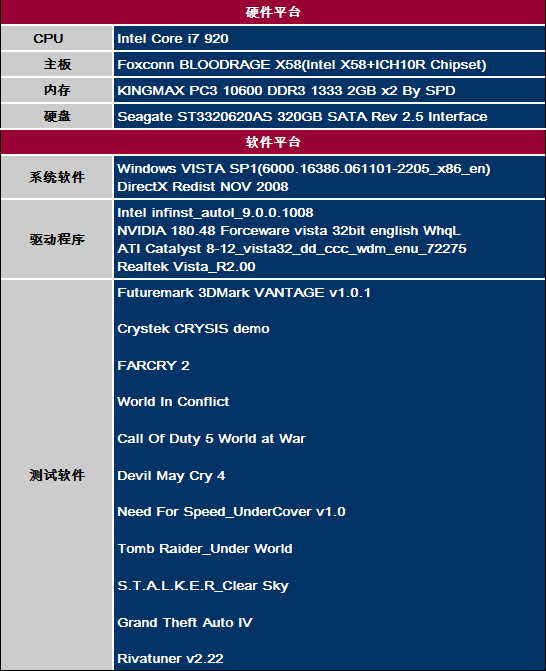

测试平台方面，由于我们本次测试的对象是顶级的单卡产品，因此为了保证避免平台造成瓶颈，因而采用了顶级的Core i7 920+X58配置作为测试平台之用，同时亦可便于直接组建SLI平台之用。
 |

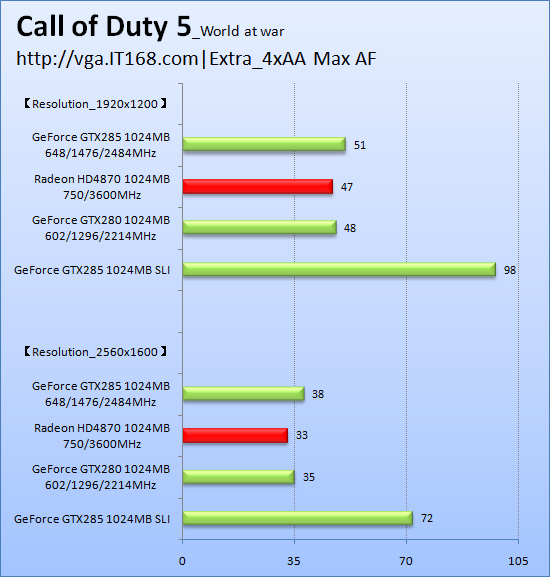

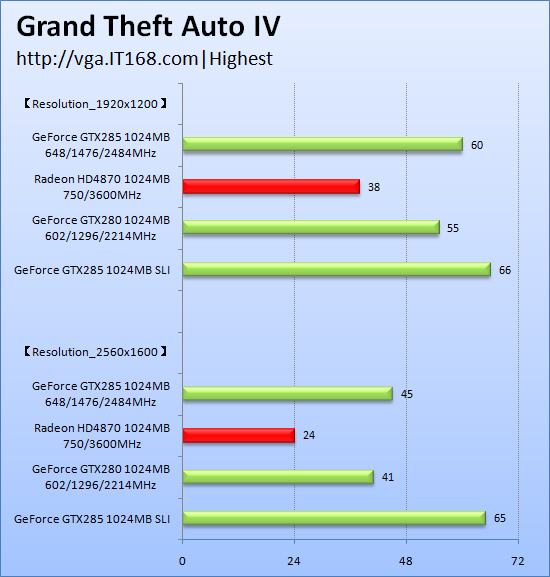

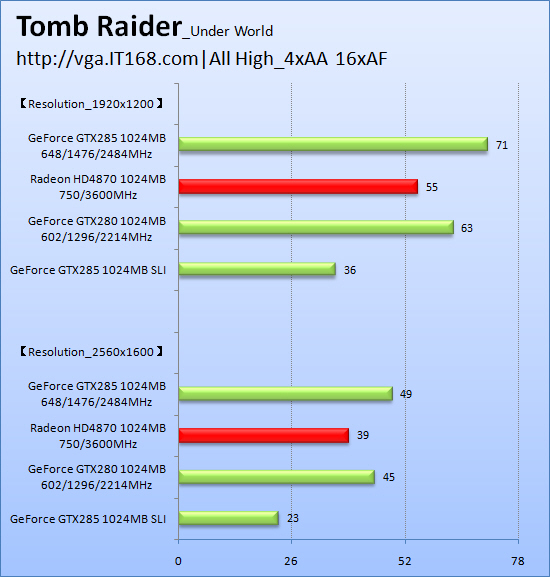

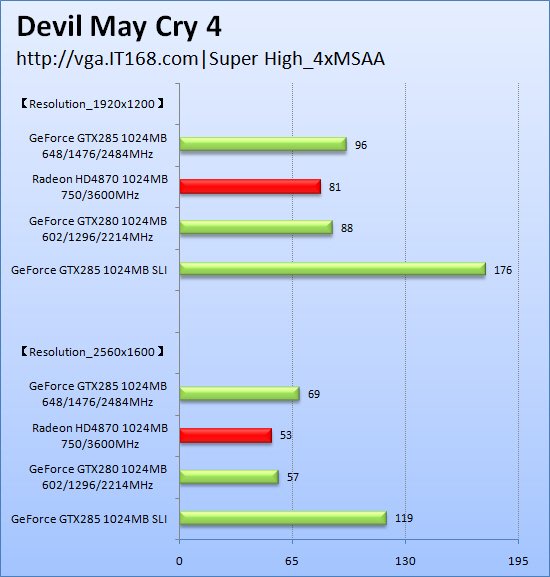

测试项目方面，我们舍弃了老旧的3Dmark06，只采用3Dmark Vantage作为理论性能的项目。而游戏我们这次较以往革新很大，由于近期新游戏接连出现，我们选取了5个DirectX10游戏、4个DirectX9游戏。除了赛车游戏极品飞车12、古墓丽影8和命令与征服5使用Farps手动测试外，其他项目全部采用游戏自带或者第三方Benchamark软件测试，务求得到最准确的数据。
#p#副标题#e#
|
|
 |
#p#副标题#e#
点击查看孤岛危机相关内容
 |
#p#副标题#e#
 |
#p#副标题#e#
 |
#p#副标题#e#
 |
 |
#p#副标题#e#

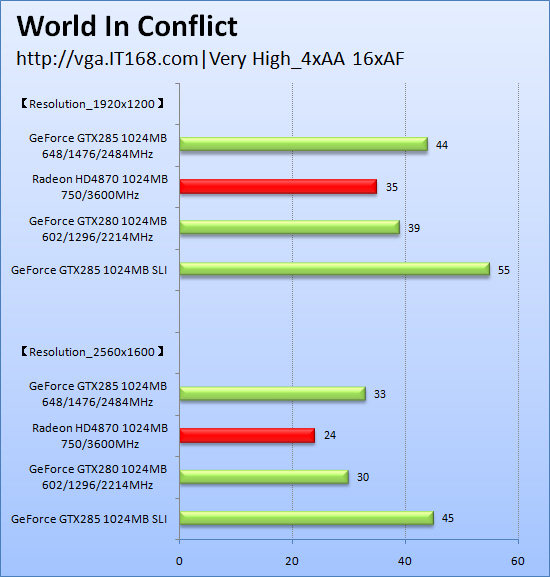

点击查看冲突世界相关内容
 |
#p#副标题#e#
 |
#p#副标题#e#

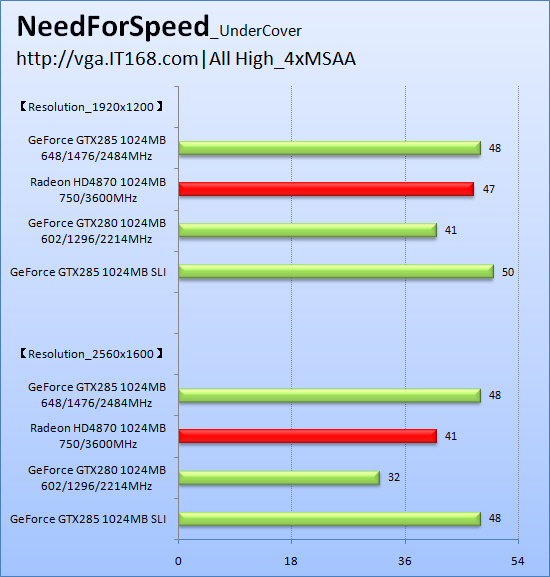

点击查看极品飞车12相关内容
 |
#p#副标题#e#
 |
#p#副标题#e#
 |
 |
#p#副标题#e#

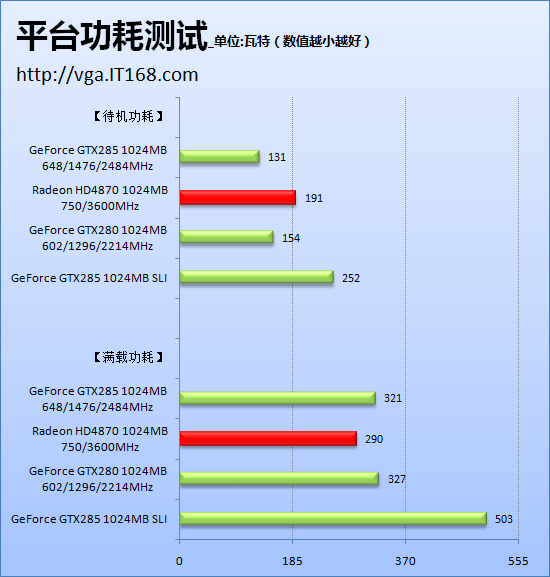

在功耗的对比方面，我们选择了Seasonic的Powerangel功率测试仪器进行平台的功耗对比（不包含光驱、显示器及其他周边配件和外设）。测试主要划分为闲置与满载两个项目，其中闲置主要是针对进入系统后闲置的状态下，而满载则针对的是进行实际游戏渲染平均功耗读数测试进行。
 |
GeforceGTX285待机下频率仅是300/100MHz，发热量也仅和普通主流级显卡持平
|
基于55nm工艺的GeforceGTX285在待机下功耗控制相当优秀，我们经过反复测试确定该功耗成绩的准确性，能有如此表现实在难以让人相信这是一款旗舰级的产品。
#p#副标题#e#
本来以单GPU显卡来说，采用65nm的旧版GeforceGTX280已经是毫无争议的最强者，我们可以肯定即使是超频版的 RadeonHD4870也难以超越旧版的GeforceGTX280，而基于55nm工艺的GeforceGTX285更是巩固单芯的王者地位，其最大意义 在于借助新工艺降低制造成本之余，再度提升单GPU显卡的性能。
其实，根据笔者多年来的测试经验得出，即使是现今用双GPU作旗舰级显卡产品已成风气，但单GPU显卡仍然是拥有着最高的购买意义：
 |
一、游戏的兼容性很大程度上制约了双GPU显卡的性能发挥，比如说一款游戏新推出的初期，双GPU显卡或者是多卡互 联并不能马上就能作出很好的优化，这导致双GPU显卡或者多卡互联在新推出游戏中发挥不完全。或许芯片设计厂商会在 未来的一款驱动中作出相应的优化，但不能不承认一个事实：一款游戏的整个游戏过程或许只有几天到一周的时间（特指 单机游戏），也就是说可能玩家把一个新游戏打通后，都仍然享受到双GPU显卡或者多卡互联所带来的性能提升。同时游 戏界还不乏象极品飞车、古幕丽影这种永远不支持多核互联的“老顽固”游戏，在这种游戏中单核显卡比双GPU显卡强的 情况屡屡可见，而且不要忘记这种“老顽固”的游戏并不少，其中网络游戏中就有着很多很多的例子。
二、基于以上一点，可见多核显卡的性能功耗比，要远远输于单核显卡要差得远。而高功耗引起的问题并非单单指日 常的耗电量，一款能带动多核显卡的电源往往价值不菲，综合来简单说就是多GPU显卡所获得的性能和所付出代价并不成 正比，这样就更显得单GPU显卡的理性意义了。
 |
最后说说价格，由于更新55nm工艺的关系，一块圆晶能切下来的GT200核心数量比原来可以多15%左右，加上目前台积 电的55nm生产线已经相对成熟，加工费并不会比65nm工艺贵多少，所以就核心来说成本是大大下降的。另外在PCB方面也 由原来的14层降低至10层，PCB上元件也有一定程度简化，所以虽然在显存方面较GeforceGTX280有所升级（使用更快的- 0.77ns），但总体上GeforceGTX285成本还是大幅度下降的。目前GeforceGTX295以3999元左右价格上市，而 GeforceGTX260＋在1799-1999元，那么GeforceGTX285的生存空间理所当然地在2000-3000元内，同时这个区间内也是没有对手的任何产品存在，可以说高端单GPU市场NVIDIA确实是依然无敌的。
#p#副标题#e#

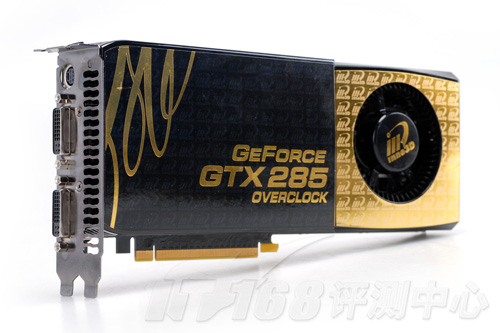

映众首款GeforceGTX285图赏：
 |
| 映众GeforceGTX285 |
 |
| 映众GeforceGTX285 |
 |
| 映众GeforceGTX285 |
#p#副标题#e#

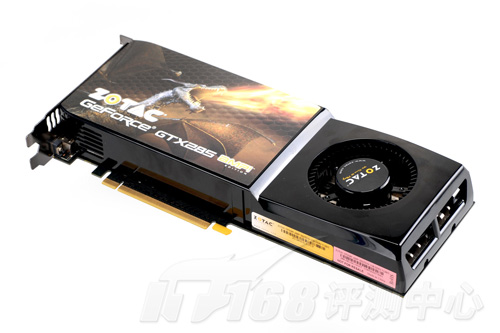

索泰首款GeforceGTX285图赏：

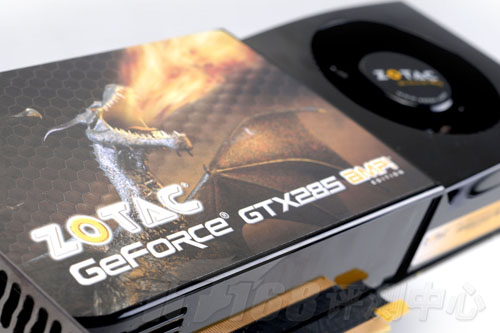

索泰GeForce GTX285
 |
| 索泰GeForce GTX285 |
 |
| 索泰GeForce GTX285 |
|
|
#p#副标题#e#

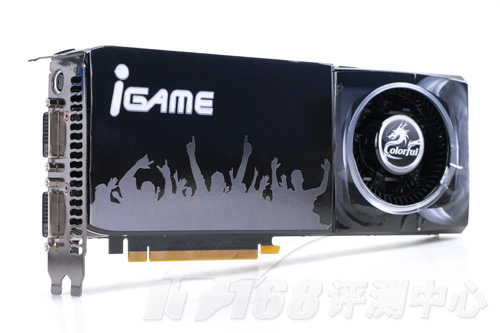

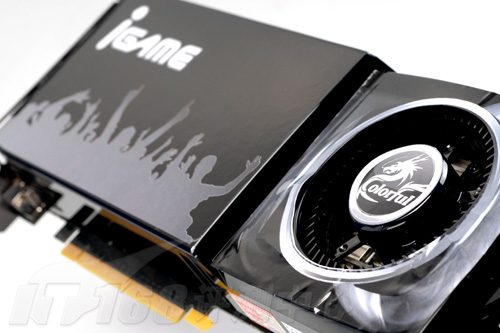

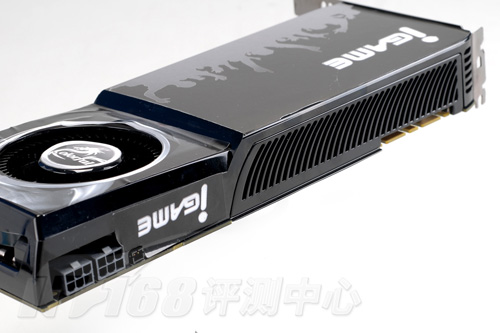

七彩虹首款GeforceGTX285图赏：
