GeForce GTX 480展示 PCB首次显露真身
单单是包装盒和演示DEMO显然没法让人满意。CeBIT 2010正式开幕当天，NVIDIA终于拿出了真正的Fermi GF100 GeForce GTX 480显卡，PCB也首次公之于众。
其实NVIDIA并未打算公开GeForce GTX 480的真正容貌，现场展示机器也都是封闭系统，不过我们还是设法获得了几张内部照片。

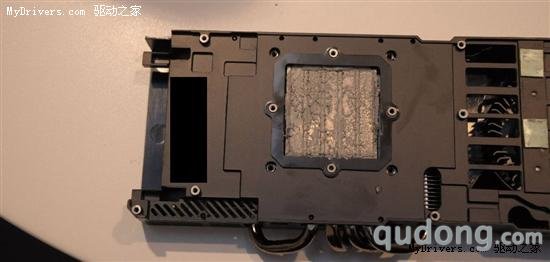

显卡背部，结构复杂的散热器覆盖了整个背面，下方还能看到伸出来的四条热管，这种架势在公版卡上可以头一遭，中央的固定支架也足以让人感觉到GF100芯片的庞大。
散热器的效果还不清楚，但据称相当昂贵，不少厂商都打算用其他散热方案取而代之。
去掉散热器我们终于能看到GeForce GTX 480的PCB布局了：硕大的GF100芯片封装形式和GT200、G80很相似，顶盖散热器也几乎一样，而核心面积超过500平方毫米(30多亿个晶体管)，不过和之前两代不同，NVIO芯片已经不再独立，而是回到了GPU核心内部。
核心表面的编号被藏了起来，不过据说这里使用的修订版本还是A2，而不是实际零售要用到的新版A3。
环绕在芯片周围的是12颗GDDR5显存芯片，单颗容量128MB，合计1.5GB，对应384-bit位宽。往右看是六相GPU核心供电、两相显存供电、两个散热出风口、八针和六针辅助供电接口，左边则有两个SLI桥接金手指和两个DVI、一个mini HDMI输出接口。
有趣的是，PCI-E系统插槽附近都被遮挡了起来，不知道这里还有什么秘密武器。
GeForce GTX 480将在本月26日正式发布，消息称全球首批供货量只有大约5000块，因此只有合作关系紧密、优先级较高的显卡厂商才能拿到，二线品牌至少需要等到下个月。
规格参数方面，NVIDIA继续守口如瓶，没有给出任何具体资料，只让观众再次欣赏了几个演示DEMO。
现场视频之一：
#p#副标题#e#
现场视频之二：

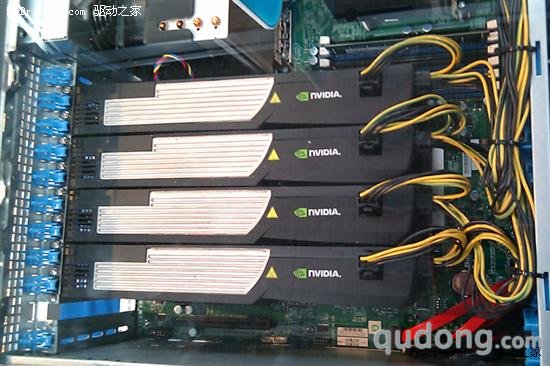

另外我们还看到了Supermicro带来的一套流计算加速系统，型号“SuperServer 7046GT-TRF-FC405”，采用最多四块基于Fermi架构的Tesla C2050计算卡、Nehalem-EP Xeon 5500系列处理器、1400W电源，现已开始接受预订。
