Intel首次展示32纳米Sandy Bridge晶圆

      英特尔计划在2011年第一季度正式发布基于Sandy Bridge架构设计的处理器产品，事实上早在去年9月底的IDF 2009旧金山站上，英特尔的高管Stephen Smith就已经拿出了桌面和移动版本的Sandy Bridge处理器实物，要知道那个时候甚至就连现在的32nm Westmere还没有正式发布呢，英特尔也借此表达了充分贯彻Tick-Tock策略的决心。时隔半年，我们又在IDF 2010北京站上看到了Sandy Bridge处理器的晶圆。

英特尔公司执行副总裁兼英特尔架构事业部总经理浦大地手持Sandy Bridge晶圆

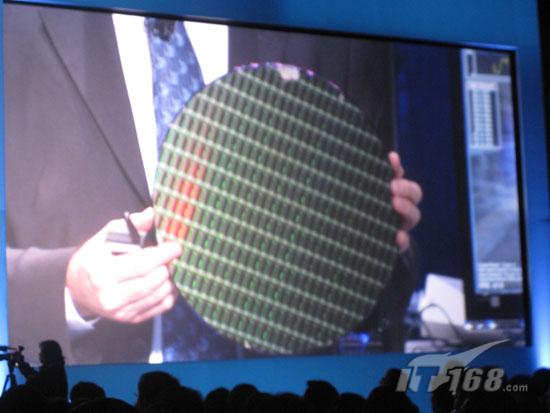

32纳米Sandy Bridge晶圆特写

      我们已经可以在最近的英特尔Roadmap上看到Sandy Bridge的身影了，它是Intel下一代处理器架构，沿用32nm HKMG制造工艺，和现有32nm Westmere架构同处于一个Tick-Tock周期上。Intel已经在32nm Clarkdale芯片上实现了CPU+GPU的设计，只不过两颗芯片还是相对独立的，只是被封装在一片基板上。而Sandy Bridge架构则会把CPU和GPU变成一颗芯片，原生四核心设计也要比Clarkdale的双核心四线程更进一步。
