杰微MINIX H55主板试用评测

      Intel GMA系列整合显卡的高清解码性能一直为人诟病，Intel此前一直都在努力，推出Clean Video技术更表明着其决心。但无奈早前解码技术由于驱动不成熟，导致CPU占用率过高，实际表现出来的效果没有得到用户端的更多反响，远逊色于AMD与NVIDIA旗下的整合芯片组，导致玩家在选购HTPC时，根本不会优先考虑Intel的整合芯片组。

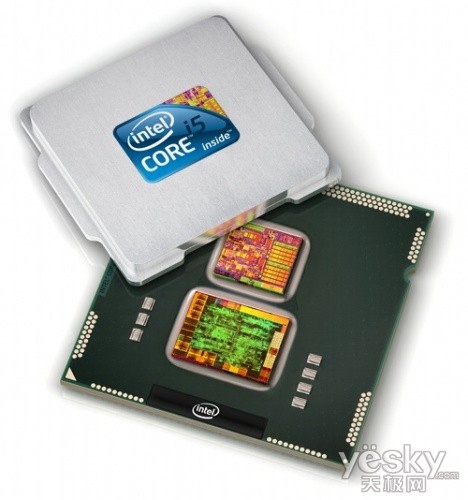

      为了彻底改变这种被动局面，Intel推出了全新的Clarkdale系列处理器，Clarkdale是一款基于32nm工艺的CPU，不过其核心集成的GPU依然采用45nm工艺制造，GPU部分继续沿用Intel GMA XHD系列架构，GPU内部执行单元的数量提升到了18个，同时核心频率也达到了733MHz以上(Core i5 661为900MHz)，3D性能方面相比上代产品改善明显。

      除了实现CPU+GPU的整合概念外，Clarkdale也大大改善了GPU核心的高清解码功能，硬件解码方面完美支持H.264/VC-1等主流高清格式，更值得一提的是对双流解码技术的支持，可以同时流畅解码两部1080P高清影片。

      开启硬件解码功能后，播放主流格式高清视频CPU占用率均不到10%!Clarkdale+H55组合表现甚至比785G更加优秀。Intel集成显示核心终于成功翻身。另一方面：基于32nm工艺的Clarkdale处理器加上单芯片设计的H55主板在功耗表现方面也完胜AMD 785G芯片组，功耗控制、解码性能完美的Clarkdale+H55堪称2010年攒HTPC的不二之选。

      Clarkdale+H55倍受高清发烧玩家关注，主板厂商自然也关注到了这一领域，之前上市H55主板大多采用Miro_ATX小板设计，虽然能够满足一般玩家使用，但对于内部空间极其有限的HTPC机箱来说，体型更加迷你的ITX主板才是绝配。国内知名主板制造厂商杰微全新推出的MINIX H55可谓很好地迎合了玩家的心理。

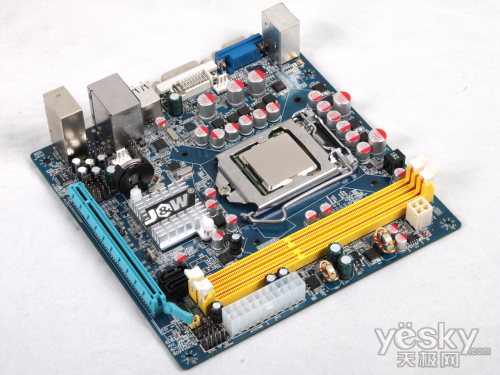

      杰微MINIX H55主板基于Intel H55的单芯片设计，使用深蓝色ITX超小板型设计，空间紧凑且设计合理，做工扎实，下面让我们一起来试用一下这款产品。

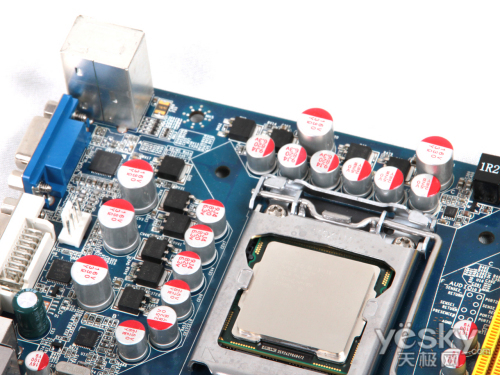

      杰微MINIX H55主板采用3+1+1相供电设计， 3相是为处理器核心设计，其中一个“+1”是为了给处理器集成的PCI-E总线、内存控制器等北桥工作供电，而另一个“+1”是为了给独立的GPU核心供电。而杰微MINIX H55提供的是最为精准的供电设计方案，合理满足处理器的供电需求。
