神通广大 微星880G小板皇全解析
看主板还是先看供电，CPU、内存、芯片组供电设计和用料直接关系到系统的稳定和主板寿命。

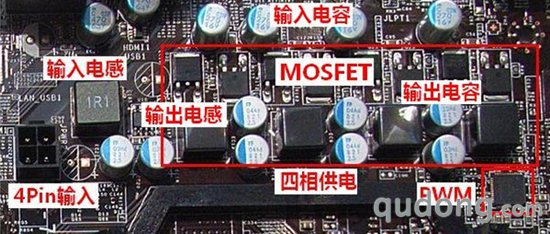

1、典型的4相CPU供电，似乎成了AMD低端主板的默认的规格。
2、单相内存供电
3、芯片组供电也是单相，MOSFET是一上两下，以保证北桥供电所需。
二、供电用料

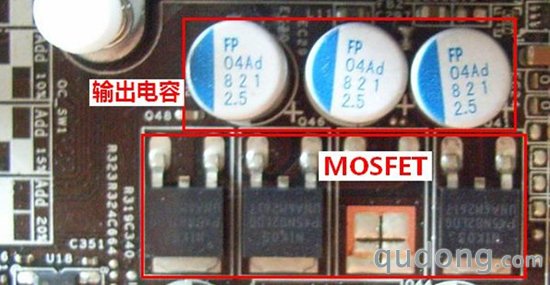

1、MOSFET

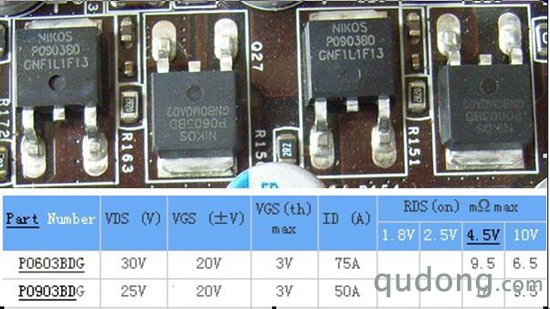

每一相2颗MOSFET，一上一下，MOSFET少一点，但芯片不马虎。用的是尼克森大功率低RDS的MOS：P0903BDG（50A）用于上MOS。P0603BDG（75A）用于下MOS。
2、供电用料：电容
880GM-E41采用全固态电容，一共采用2种品牌。一种是微星最常用的日化PSC系列超低ESR电容，另一种标有“FP”的电容，可能不为DIY熟悉，如果说起蓝宝石和富士通那就很熟悉了。液态电容时代蓝宝石是众所周知的著名品牌，固态电容时代，蓝宝石没有自己开发而是收购了富士通作为自己的固态电容，电容标示为“FP”，蓝宝石能看重富士通电容，说明这种电容的品质是相当好的。
3、镜面电感
看看主板上供电那部分的输出电感，你不觉得有点镜面的感觉吗，看看上面的图片，主板上的零件都映到电感的镜面上。电感是铁氧体（四氧化三铁）制作的，能磨成镜面，说明铁氧体的紧密度，其优点是交变磁场难以外泄，减少EMI干扰，同时在潮湿的环境下也不易生锈。
三、外围部件
1、VIA声卡
880GM-E41采用VIA的VT1828S解码芯片，这颗芯片在华硕低端主板上经常可以看到。其功能与RealTek的ALC888类似，使用起来比Realtek更方便。

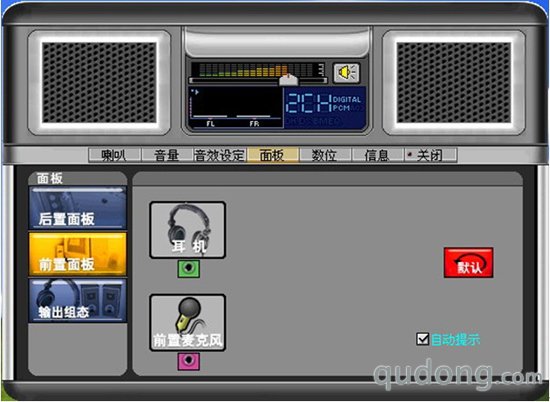

1-1、 控制界面的前置面板
现在主板的声卡是HD声卡，前置面板的音频插空也应当用HD的。但是机箱设计比较落后，真正前置HD插孔的面板很少，大部分还是AC97的。HD前置面板带插入麦克的检测，就是说插入麦克时会自动检测插入的设备并请用户确认。AC97的没有这项功能。所以用AC97前置面板连接在Realtek HD声卡时需要关闭“前置面板自动检测”。VIA就不需要这项设置，插入麦克就可以用麦克对话或用耳机听音乐。

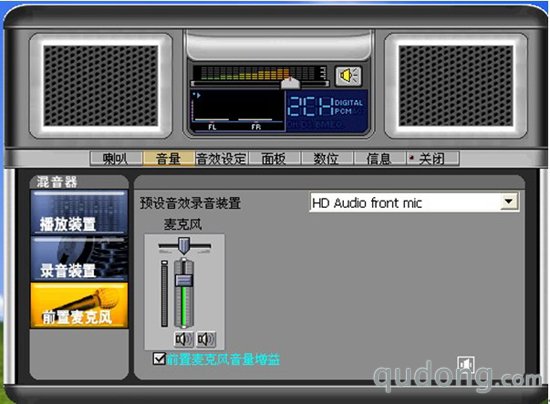

还可以在音量里面设置前置麦克风的音量。
笔者建议现在购买机箱最好用HD插孔前置面板的，本人看到一款这样的机箱。
看看HD插孔和AC97插孔的区别。
1-2、 HD插孔图中红圈处就是一个插头插入开关，有插头插入时开关闭合，发出信号给系统，有音频设备插入。AC97插孔没有这个功能。使用HD插孔的机箱，你会减少很多声音上的麻烦。特别是插入前置麦克风和耳机，厂商就可以使用。而且还可以任意设置前后音频输出的组合：可以前后同时播放不同的音乐，播放相同的音乐，可以插入耳机自动关闭后喇叭。

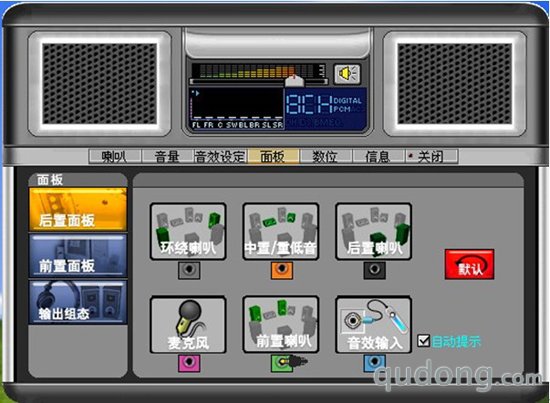

选择了“自动提示”，插入音箱时，系统会自动提示。

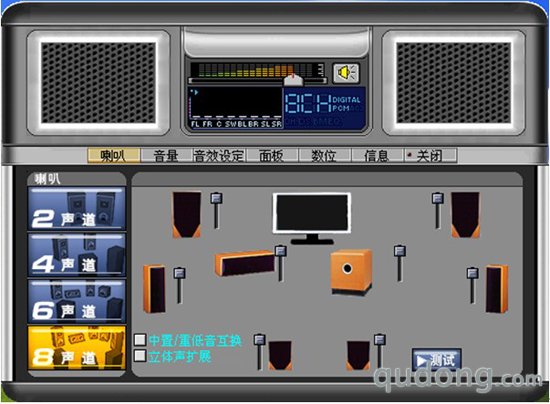

1-4、喇叭配置
喇叭配置有2、4、6、8声道，每种声道都有测试，有些声道还可以互换。
2、网卡
880GM-E41采用的网卡也作了更换，换成ATHEROS的AR8131M，这也是10-1000M自适应网卡，支持PCIE 1.10a规格。
四、SATA接口布局设计
SB710提供6个SATA接口，以前的6个接口多数采用侧面插口，使用180度的SATA线在机箱内连接很不方便。880GM-E41设计了2种SATA插口，SATA1和2是直立插口，SATA3-6是侧面插口，即方便180度SATA线，又方便90度SATA线。
五、神通一：内存的兼容性和超频性
现在市场上的内存条鱼龙混杂，主板和内存条的兼容性成为DIY很头疼的事情。880GM-E41是AM3架构，支持DDR3内存，超稳定的内存供电和BIOS的灵活处理，使880GM-E41的内存兼容性良好，内存超频性能良好。为了验证，我采用4中内存测试。
测试规则是在默认频率下运行OTRHOS 30分钟无故障无警告。
FSB:DRAM分别设置为Auto或1:4。
测试内存，首先简单介绍一下内存设置。

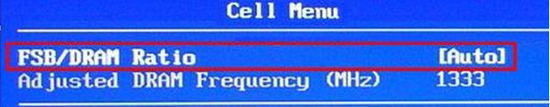

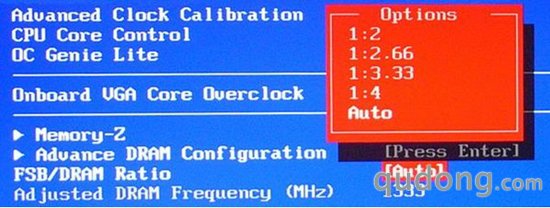

这是设置前端总线和内存比率（FSB/DRAM Ratio），Auto是默认的安内存SPD设置。其他比率用户可以根据使用的内存自由设置。
如果内存超频，就需要自己设置比率了，1333MHz超1600MHz，需要设置为1:4。因为FSB是200MHz，x4就是800MHz，等效DD3 1600MHz。

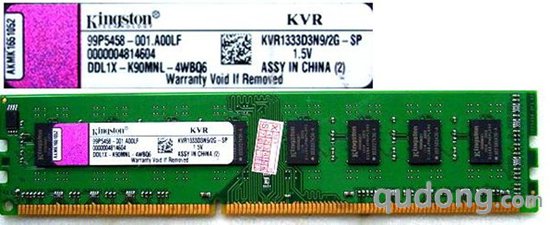

1、金士顿 KVR1333D3N9/2G-SP
从内存条的标签和CPU-Z信息可以认证这是真品Kingston内存，DDR3 1333Hz。
1-1、 默认频率的OTRHOS 30分钟测试通过
1-2、1600MHz下OTRHOS 30分钟测试通过
2、威刚

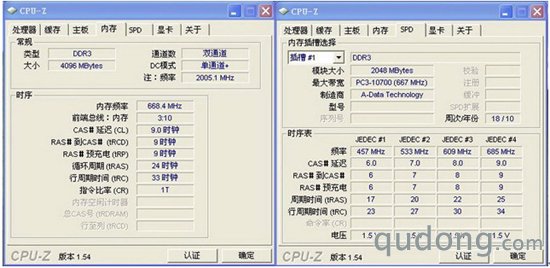

从内存条的防卫标签和CPU-Z的信息，虽然CPU-Z里没有型号，还是可以认为这条威刚是真品。
2-1、默认频率的OTRHOS 30分钟测试通过
2-2、1600MHz下OTRHOS 30分钟测试通过
3、宇詹2GB UNB PC3-10600 CL9

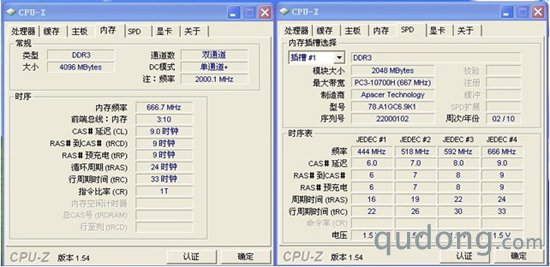

从内存标签和CPU-Z信息可以看出这是真品宇詹内存。
3-1、默认频率的OTRHOS 30分钟测试通过
3-2、1600MHz下OTRHOS 30分钟测试通过

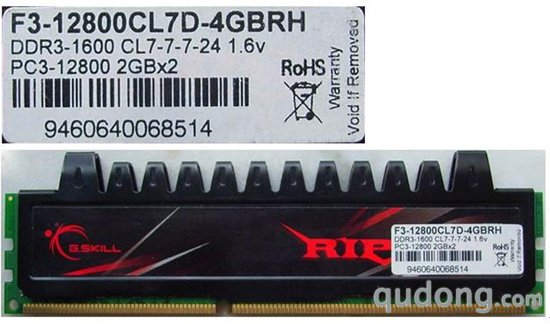

4、芝奇F3-12800CL7D-4GBRH

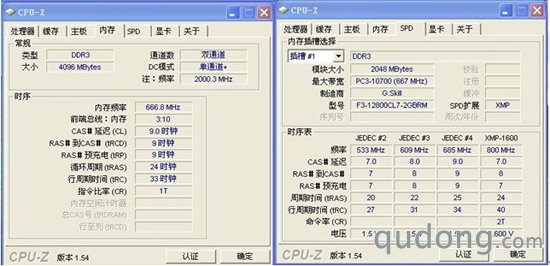

从内存条的标签和CPU-Z信息看，这是真品芝奇内存。

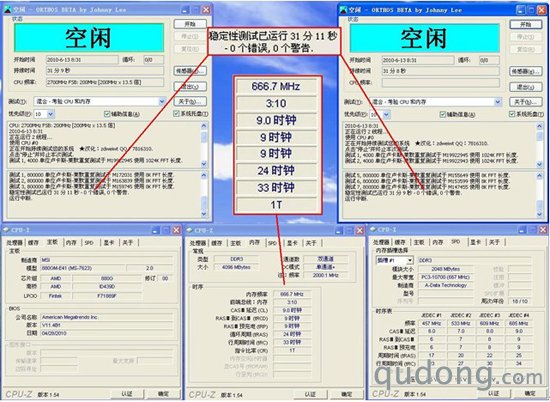

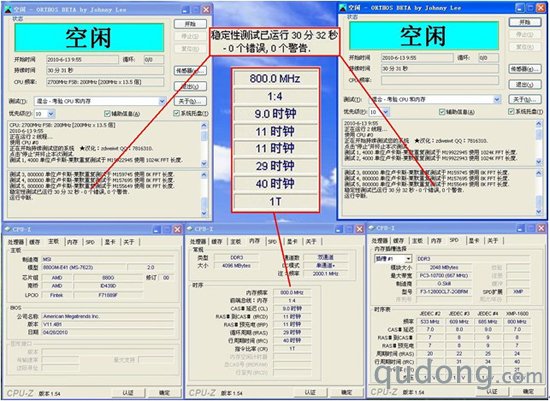

4-1、默认频率的OTRHOS 30分钟测试通过
六、神通二：开核超频
AMD CPU开核深受用户欢迎。880GM-E41支持AM3架构的CPU开启被关闭的核心。BIOS设置简单，开核成功率高。微星独有的BIOS设置开核和选核控制，为用户开核提供了极大的方便。

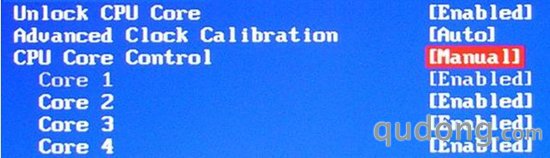

只需在BIOS里把Unlock CPU Core设置为Enabled，把Advanced Clock Calibration设置为Auto就可以了。
CPU Core Control是用来挑选核心的，设置为Manual，就可以选择核心。有些CPU屏蔽的核心确实有严重BUG，开启后不能正常工作，利用CPU Core Control就可以找出是那个核心有严重BUG。
这是AMD Phenom X3 425，开4核，并超频到3539.2MHz。威刚DDR3 1333，超频到1400MHz。
OTRHOS 30分钟测试通过。
七、神通三：显卡超频
880GM-E41的集显是HD4250，支持超频。根据AMD的要求集显默认的频率是500MHz。BIOS设置了集显超频选项。
八、神通四：超低CPU占用率的高清播放
HD4250的优势是硬件解码播放高清，是家庭影院首选主板。
1、超低CPU占用率
利用暴风影音播放H264、MPEG和VC1格式1080P高清，CPU占用率超低。
鸟与梦飞行，MPEG2 1080P，CPU占用率在10%左右。
零下8度，H264 1080P，CPU占用率3%左右。

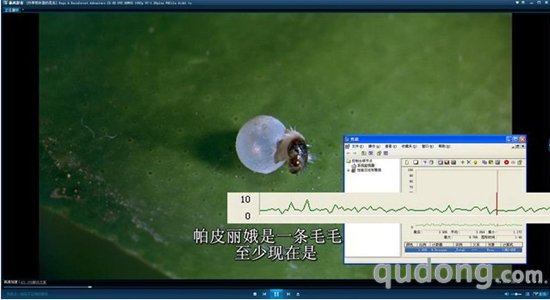

热带雨林的昆虫，VC1 1080P，CPU占用率5%左右。
2、HDMI声音问题
经常有客户反映连接HDMI电视后，没有声音。HDMI只是一个传送数字视频和音频信号的通道。音频还需要解码芯片“翻译”成模拟音频经过放大器从喇叭播放出来。
880GM-E41的集显里面整合了HDMI音频通道，要使用这个通道必须按装AMD的HDMI启动。安装完驱动，设备管理器里可以看到ATI HDMI
这时只要用HDMI连接到电视机上就有WINDOWS声音。如果真的没有声音，请打开控制面板里面的“声音和音频设备属性”，把HDMI Out设置为默认设备。
WINDOWS声音有了，播放电影时如果还没有声音，那就要在播放器的音频选项里面选择HDMI Out。
九、神通五：丰富的超频设置
1、880GM-E41既为普通用户提供了操作简单的OC开关，可以超频5%-20%。
2、BIOS提供简易超频设置

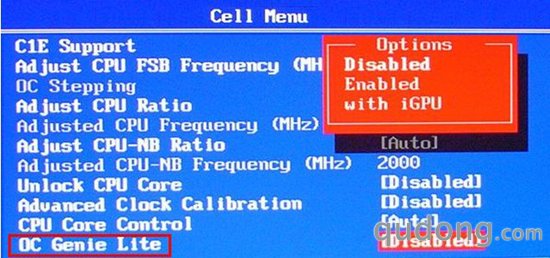

简易超频设置选项是OC Genie Lite。这项设置有三个选项：Disabled（默认）、Enabled、with iGPU。
设置Enabled时仅仅对CPU超频。设置with iGPU时，包括集显超频。
2-1、Enabled，仅对CPU超频
3、手动设置超频
3-1、CPU频率相关设置
Adjust CPU FSB Frequency 调整CPU FSB频率，默认是200MHz，CPU超频就是超FSB。调整时直接输入频率数值。
Adjust CPU Ratio 调整CPU倍频，除了不锁倍频的CPU外，一般只能向下调整。
Adjust CPU-NB Ratio 调整CPU-北桥倍率，默认倍率是x10，如果想设置更高的FSB，需要降低CPU-NB倍率到x8。
3-2、内存相关设置
FSB/DRAM Ratio 前端总线和内存比率，内存和CPU共用一个时钟频率，都是200MHz。早期的内存和CPU是同步的，后来可以异步。也就是说内存和CPU共用一个时钟频率，但倍率可以不同。从而使内存和CPU可以不同步，以便兼容不同频率的内存。FSB超频，内存的基本时钟也同样超频，这样往往超出内存的极限频率而使超频失败。如果FSB超频较高，一定不要忘记把FSB/DRAM倍率降下来，是内存频率在允许范围内。
HT相关设置有2项，CPU-NB前面已经说过。
HT Link Speed 是整体HT总线的链接速度，也是以倍率表示。HT Link Speed最好与CPU-NB同步。
880GM-E45以其优异的性价比也是网吧AMD平台的首选主板。这款小板皇搭配AM3架构的CPU，配DDR3 1333内存，运行在1600MHz，更增强了它的性价比。
