迪兰绿色家族全解析
长期以来人类对地球资源的过度开采以及对自然环境的不断破坏，造成了目前水土流失以及气候异常等重大灾难的频频发生，从而使得人类的正常生活受到了严重的威胁。而在另一方面，能源及粮食紧缺也成为了全人类不得不面对的问题。
节能减排、刻不容缓
正是在这种大背景下，绿色环保、节能减排成为了全世界的主流话题。IT类产品也不例外，从最初的一味追求高性能而忽略其带来的高能耗。发展到现在更加注重产品的功耗问题，进而提出了每瓦特性能这一概念。这都是人们对于性能更为理性的体现。
作为显卡行业的老牌厂商，迪兰恒进迎合了“绿色节能”这一重大理念，不失时机地推出了“绿色版”系列产品。这些产品都有一些共同点：在供电方面进行了大幅优化，使得产品本身的功耗得到进一步下降，同时散热器均采用了纯静音设计，从根本上解决了噪音污染的问题。本文小编就要向大家介绍迪兰恒进所推出的“绿色版”系列产品。
相关文章导读：
#p#第02页：绿色环保三大法宝：强劲散热系统#e#
绿色环保三大法宝：强劲散热系统

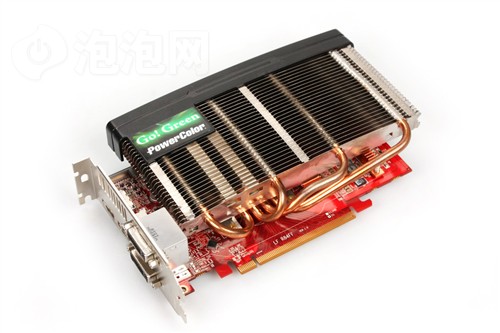

前面小编已经介绍过迪兰恒进“绿色版”系列产品全部为纯被动静音设计，真正实现了零噪音。以迪兰恒进HD5750绿色版为例，其采用了代号为“SCS3”的4热管散热器。散热器采用了成本较高的全铜底座搭配4热管设计，底座上方采用32片大面积铝制鳍片，并且散热鳍片经过全新设计，超大面积配合独有的导风槽构造能够快速散发图形核心的热量。从而最大限度地保证了显卡的零噪音稳定运行。
除了“SCS3”散热器之外，显卡上的全部8颗显存颗粒以及供电MOS部分均覆盖有专属散热片，从这个细节也可以看出迪兰恒进对所生产产品的一种认真负责的态度。
从我们之前对于迪兰恒进HD5750绿色版的温度测试来看，尽管采用了纯被动式散热器，但散热效果依然令人满意。待机温度为39度而满载温度为57度，丝毫不逊色于公版的风冷散热。
#p#第03页：绿色环保三大法宝：无需外接供电#e#
绿色环保三大法宝：无需外接供电
要想令显卡能够在纯被动散热下达到运行的稳定，显然光靠一个豪华的散热器是远远不够的。还要从产品本身的PCB设计入手，迪兰恒进“绿色版”系列产品全部采用了优化后的专用Green PCB，并且所搭载的BIOS具备智能温控功能，可以有效防止显卡过热损坏。
同时这个系列的产品在核心以及显存供电部分也作了非常大的优化，力求在尽量保证性能不受影响的前提下，整体功耗得到进一步降低。以迪兰恒进HD5750绿色版为例，在供电部分采用了转换更高的数字供电以代替传统供电方式。由于功耗的下降，使HD5750终于甩掉了繁琐的外接供电。

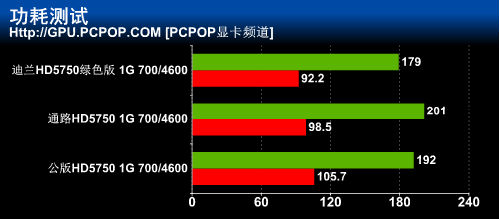

以上的测试结果取自昨日的《千元之内无敌手!市售HD5770/5750横评》，由测试结果可以看到迪兰恒进HD5750绿色版在相同的频率下，功耗明显低于公版以及通路的产品。这也就是说相同的性能，迪兰恒进HD5750绿色版将更为省电。
#p#第04页：绿色环保三大法宝：PowerPlay技术#e#
绿色环保三大法宝：PowerPlay技术
除了产品本身所拥有的“绿色节能”特性之外，显卡所搭载的核心本身就具备ATI所独有的PowerPlay技术，下面小编就为大家简要的介绍一下。
ATI PowerPlay技术最早应用于ATI的板载图形芯片中，后来随着桌面图形卡在发热量上的急剧增加，PowerPlay添加到桌面型的图形卡产品中。桌面版的PowerPlay技术可以自动判断显卡的负载，共分为待机模式、2D模式、影院模式、3D模式等几个应用状况，动态调整图形核心和显存的电压及工作频率，达到节能降噪的目的。
这项技术最早在桌面型的HD3000系列显卡上应用，但是这项技术并不是完全内嵌于ATI图形芯片内的，它需要显卡制造商在PCB和BIOS中的设计调教以及与催化剂驱动的共同配合才可以实现完美的PowerPlay功能。
目前，桌面图形显卡PowerPlay的功能共有几种不同的状况：大部分通路厂商宣称的PowerPlay技术仅仅实现了待机和3D两种模式的电压/频率调节。这种调整相对比较简单，只要区分电脑是否在正常的开机状态，就可以区分待机和3D模式。当然这样的PowerPlay功能其实只是皮毛，并没有真正起到动态的降低碳排放的作用。
随后AIB推出的产品中，细分了PowerPlay的几种工作模式，并真正做到了完全动态的电压/频率调节。但是在最初的催化剂驱动中，2D模式和影院模式并不能很好的细分，因此在HD4000系列上PowerPlay基本上都是以三档不同的动态模式在运作。不过这已经相当大的改善了显卡的发热状况，对延长显卡寿命有了很大的帮助。而那些在PCB设计和BIOS调教上没有加入PowerPlay功能的显卡，则在功耗方面相对于具备PowerPlay功能的产品有非常大的差距。
在HD5000系列后，催化剂驱动中完善了PowerPlay的各阶段的细分化，同时允许品牌厂商根据自己的产品设计不同的频率区隔段来对显卡进行最佳的功耗优化。于是，Go！Green这类产品才真正诞生。显卡品牌商将PowerPlay的频率区隔进一步细分，同时加强了对显存频率的控制和优化，让显卡在不同的负载下均能保证最低的能耗和发热。
这相当于增加了电能的转换效率，一方面有效延长了显卡的寿命，另一方面也为长期使用的消费者节省下一笔不菲的电费。当然这样的细化设计并不是简单的调教BIOS而已，PCB上对于供电模块的要求就有别于传统的产品，因此你可以在这类产品上看到与众不同的供电控制模块和零配件。
#p#第05页：HD5750绿色版产品简介#e#
HD5750绿色版产品简介

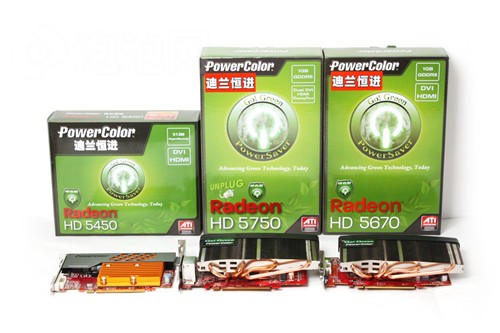

讲解完迪兰恒进“绿色版”系列产品所拥有的特性，相信大家已经对这个系列的产品有所期待。下面小编就为大家简要介绍一下这个系列中的三款热卖产品。
迪兰恒进HD5750绿色版是首款采用了纯被动散热方式的主流级游戏显卡，其基于40nm制造工艺的Juniper图形核心，内建720个流处理器，搭载1GB GDDR5显存颗粒，完整支持微软DirectX 11标准，支持PowerPlay节电技术、UVD2高清引擎等特效。
散热器采用了成本较高的全铜底座搭配4热管设计，底座上方采用32片大面积铝制鳍片。并且散热鳍片经过全新设计，超大面积配合独有的导风槽构造能够快速散发图形核心的热量。从而最大限度地保证了显卡的零噪音稳定运行。
输出方面，迪兰恒进HD5750绿色版采用了双DVI+HDMI+Display Port这一HD5000系列专用组合，支持AMD最新Eyefinity宽域多屏显示技术，能够完美实现三屏输出。另外在DVI接口的背面还增加金属屏蔽罩，能够进一步降低电磁辐射的干扰，让输出的信号更纯净。

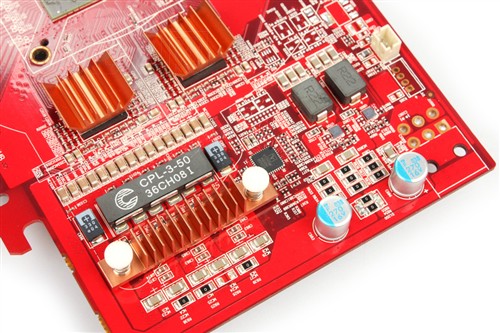

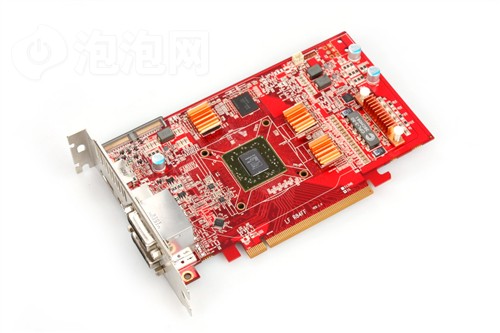

迪兰恒进HD5750绿色版采用了全新设计的PCB，其供电部分为3相核心+2相显存数字供电设计，在用料方面，显卡全部采用了日化固态电容以及CPL-3-50连体耦合电感。另外通过迪兰恒进专门的设计与优化，最终达到了在不降低频率的前提下抛弃外接供电的目的，做到了真正的节能环保。
#p#第06页：HD5670绿色版产品简介#e#
HD5670绿色版产品简介
迪兰恒进HD5670绿色版基于40nm制造工艺的Redwood图形核心，内建400个流处理器，搭载1GB GDDR5显存颗粒，完整支持微软DirectX 11标准，支持PowerPlay节电技术、UVD2高清引擎等特效。
输出方面，迪兰恒进HD5670绿色版采用了HDMI+DVI+VGA接口组合，原生HDMI接口可以真正实现高清视频信号和多声道音频信号（这款显卡内建7.1声道数字声卡）的同步输出，在保证信号质量的前提下大大简化了布线，是高清玩家的最佳选择。
供电部分共采用了两相核心供电以及一相显存设计，其中每相供电搭配2个MOS。用料方面采用了全封闭电感以及固态电容。总体来说做工中规中矩。
#p#第07页：HD5450绿色版产品简介#e#
HD5450绿色版产品简介

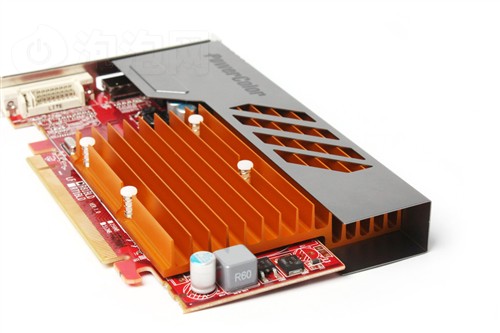

迪兰恒进HD5450绿色版512HM内建80个流处理器，搭载GDDR2显存颗粒，运行频率650MHz/800MHz，得益于先进的40nm制造工艺和愈加成熟的PowerPlay节电技术，这款产品的待机功耗再创新低。
在散热器的外面加装了一个导风槽，可以更好的利用机箱内的空气循环，将散热片上的热量更好的导出到机箱的风道内，让被动散热的效率更高效。导风槽由于形成了特定的风道循环，类似人体的呼吸系统，因此这套散热器被形象的称为“呼吸式”被动散热系统。
供电部分共采用了两相供电设计，其中核心供电部分搭配了2个MOS。用料方面采用了全封闭电感以及日化固态电容。接口采用了DVI+VGA+HDMI设计，照顾到了各种应用人群，并且三个接口位置合理，同时使用也互不冲突。其中HDMI接口原生支持音频输出，可以实现次时代音轨源码输出。
#p#第08页：测试平台配置介绍#e#
测试平台配置介绍

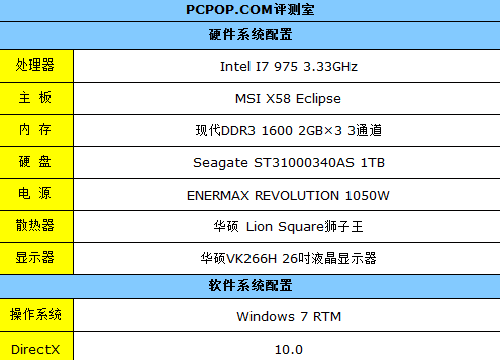

● 测试平台
● 测试平台主板介绍

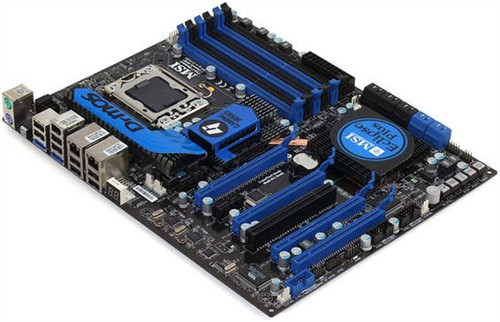

微星MSI Eclipse Plus主板可支持三个PCI-E 16X插槽，其中第二和第三条由NVIDIA nForec 200芯片提供，而第四条并不是全速的PCI-E 16X。所有的四条PCI-E 16X插槽均为PCI-E 2.0标准。这款微星最高端的主板还配备了X-Fi Xtreme Audio PCIe x1声卡、GreenPower Genie功率输入监控，以及一个D-LED2单色显示屏。D-LED2可以显示一些BIOS的参数，方便用户超频。
#p#第09页：DX10理论：3DMark Vantage#e#
DX10理论：3DMark Vantage
3DMark Vantage所使用的全新引擎在DX10特效方面和《孤岛危机》不相上下，但3DMark不是游戏，它不用考虑场景运行流畅度的问题，因此Vantage在特效的使用方面比Crysis更加大胆，“滥用”各种消耗资源的特效导致Vantage对显卡的要求空前高涨，号称“显卡危机”的Crysis也不得不甘拜下风。
画面设置：3DMark Vantage中直接内置了四种模式，分别为Extreme（旗舰级）、High（高端级）、Performance（性能级）和Entry（入门级），只有在这四种模式下才能跑出总分，如果自定义模式就只能得到子项目分数了。我们为这次的顶级卡对决选择了最高的Extreme模式，它其实就是最高画质1920x1200分辨率再加上4AA16AF模式。
从测试结果上看，HD5750在性能上相对于同价位的GTS250优势相当明显。领先对手产品达到10%以上。
#p#第10页：DX11理论：Heaven Benchmark#e#
DX11理论：Heaven Benchmark

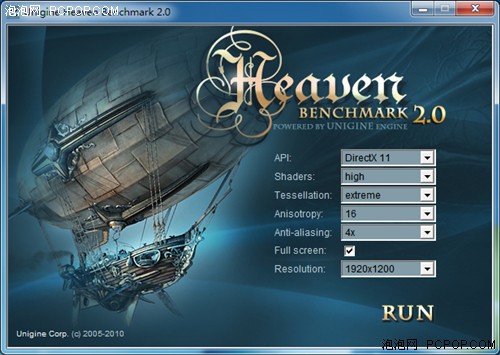

Unigine Engine率先发布了首款DX11测试/演示程序——Heaven Benchmark，其中大量运用了DX11新增的技术和指令，看来在新版3DMark面世之前，Heaven将会是DX11性能测试的最佳选择。
画面设置：2.0版本进一步强化了Tessellation技术的应用，细分精度更高，画面更上一层楼，测试时所有特效全开最高，包括Extreme级别的Tessellation。
测试方法：自带Benchmark，由于该Benchmark测试条件非常严酷，开启8xAA后几款显卡都性能暴跌没有可观赏性，因此只测试4AA16AF模式下的性能。
由于这个测试项目比较考验显卡的性能，因此我们将分辨率降为1680×1050进行测试，从结果可以看出两款显卡均不能流畅运行。GTS250不支持DX11的软肋也暴露了出来，因此HD5750领先的幅度还是相当大的。
#p#第11页：五款热门游戏性能测试#e#
五款热门游戏性能测试

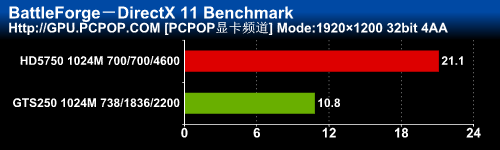

● 《BattleForge》
《BattleForge》是一款基于DX11的游戏，结果毫无疑问支持DX11的HD5750自然完胜于只支持DX10的GTS250。
● 《鹰击长空》
《鹰击长空》这款游戏专门为ATI所优化，可以说是ATI的御用游戏。结果自然不用说HD5750仍然是大幅领先于GTS250。

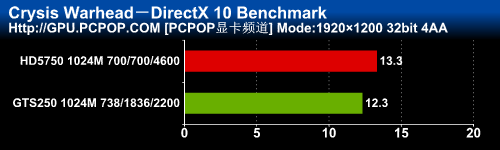

● 《孤岛危机》
这款游戏不愧被称作“显卡危机”，两款显卡均不能流畅的运行这款游戏，并且帧数均未超过15帧，因此性能的可参考性不大。

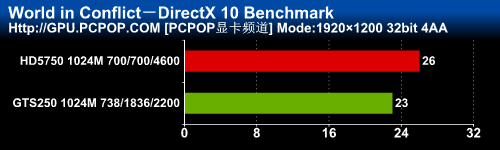

● 《冲突世界》
《冲突世界》对于显卡的要求同样比较高，两款显卡只能勉强流畅的运行。HD5750以微弱的优势领先于对手。
#p#第12页：温度测试：猛降13度#e#
温度测试：猛降13度

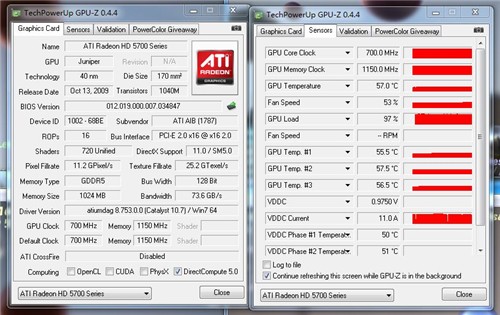

前面我们已经介绍过迪兰恒进HD5750绿色版最大的特点在于散热方面，这款产品是首款采用了纯被动散热方式的主流级游戏显卡，那么它的散热能力到底如何呢？下面我们就来测试一下！
● 待机温度
迪兰恒进HD5750绿色版39度
公版HD5750 43度
迪兰恒进HD5750绿色版的待机温度与公版相比差距不是很明显，仅相差4度。这主要是因为核心本身待机温度控制的已经很好，温度下降的空间已经不大。
● 满载温度
迪兰恒进HD5750绿色版57度
公版HD5750 70度
开启四个小球测试令显卡处于满载状态，这时公版散热器已经招架不住核心的热量，温度猛增至70度。而采用了纯被动散热方式的迪兰恒进HD5750绿色版却依然稳定的保持在60度以下。
注：此次显卡温度测试在裸露环境下进行，温度可能会有些偏高。而在实际使用中，由于机箱内具有风道设计，因此显卡温度将有轻微下降。
#p#第13页：高性能与低功耗的兼顾#e#
高性能与低功耗的兼顾
从以上的测试中可以看到，迪兰恒进HD5750绿色版在大多数游戏中超越了相同市场定位的GTS250。并且正如官方资料所介绍的那样，这款产品在功耗降低的同时，性能并没有丝毫的下降，充分表现出了高性能与低功耗的兼顾。另外这款产品的优势也并不仅仅局限于性能本身，还支持目前最新的DX11以及ATI所独有的Eyefinity技术，可以为玩家提供前所未有的视觉感受。
（官方资料）
总体来说，迪兰恒进“绿色版”系列产品相对于同类产品来说，优势相当明显：基于这个系列的产品全部实现了纯被动式散热设计，从根本上解决了噪音污染的问题；与此同时，PCB设计得到了大幅优化，在性能保持不变的同时，功耗以及发热量明显优于公版产品。由此可以说，如果您正在寻求一款具备一定3D性能且完全0噪音的显卡，同时又想为节能环保做出些许贡献的话，迪兰恒进“绿色版”系列产品无疑是最佳选择！
相关文章导读：
● 《街头霸王4》
《街头霸王4》对于显卡的要求极低，在这次测试中HD5750由于显存位宽方面的劣势(HD5750为128bit、GTS250为256bit)，稍稍落后于对手产品。
