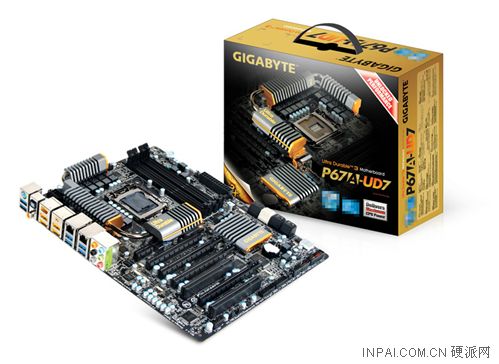

技嘉新款P67主板采用双供电设计

    我们知道：技嘉在P67主板产品设计上，已经有更多新的想法，今天我们了解到它们新款P67主板将采用Dual Power双供电设计，所谓双供电就是主板的MOSFET管采用了两种不同的方案，为处理器供电的MOSFET管采用了Driver MOS(FETs)，这个设计等同于微星的DrMOS设计，看来技嘉也在向微星学习了。

    而为内存控制器的另外几相供电则依然保持了技嘉传统的低温MOSFET管设计。据称这样的设计可以既保住Sandy Bridge处理器供电稳定，也满足温度的需求。

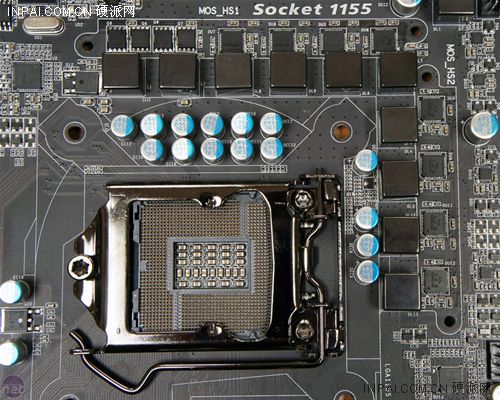

技嘉P67采用Dual Power供电设计
