做工精湛.集成度高!魅族M9拆机图赏抢先奉上

      上周末魅族M9的神秘面纱被陆续揭晓，安致评测室也第一时间为大家奉上了M9详细评测。大家应该对M9已经有了一个清晰且完整的认识吧！但是抛去M9出众的工业设计和系统优化UI，我们是否知道M9的“真相”？如果不知道，那么不妨继续看下去，让我们褪去M9的“华丽外衣”，领略它的“内心实质”吧...

        提示：本次图片来源为Soomal站点，Android中文网加入了全程解说。

        魅族M9长113毫米，宽59.8毫米，厚度为11.2毫米，握持感良好。

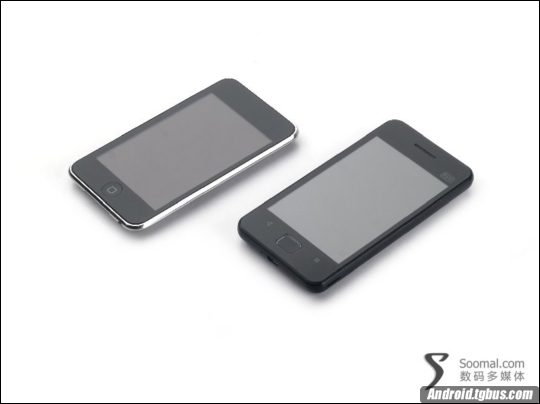

        很多人说魅族延续了M8时代的老毛病，那就是喜欢模仿iPhone，但是M9和iPhone真的很像吗？

        好了，开始拆解吧，首先卸除M9的一体化后盖，露出了电池仓及SIM/TF卡槽。

拆解M9的第一步当然是取下电池了↑

#p#副标题#e#

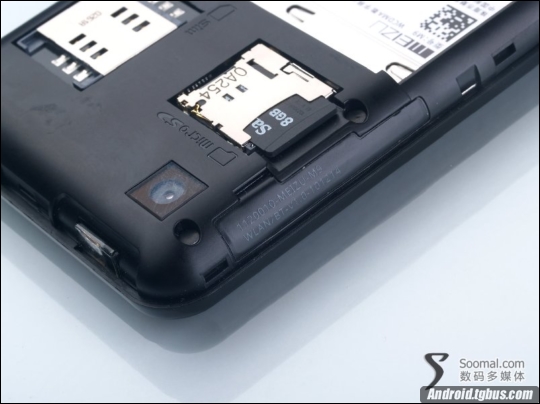

        仔细观察摄像头左侧和MicroSD卡左侧的小孔，那就是螺丝孔了，机身右侧也有对称的两颗螺丝。合计四颗螺丝用以封闭M9的背盖。由于螺丝一率被粘贴了保修封条，用户如若自行拆机肯定会失去保修资格的。

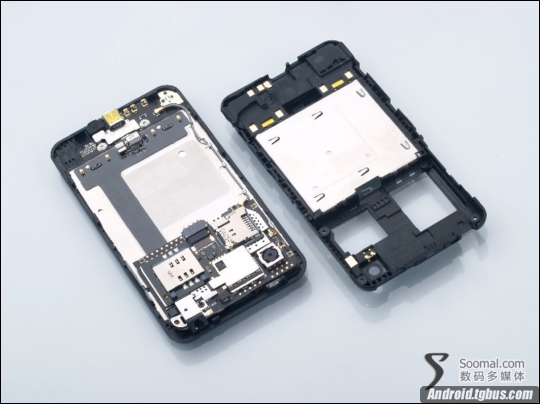

        将背盖上四颗螺丝拧开，用专业撬棒沿着中壳边缝轻轻一划，整个机体就分为两半了。其中屏幕区域集成的物件非常多，这与许多手机偏向于零部件集成在背壳上的做法背道而驰。

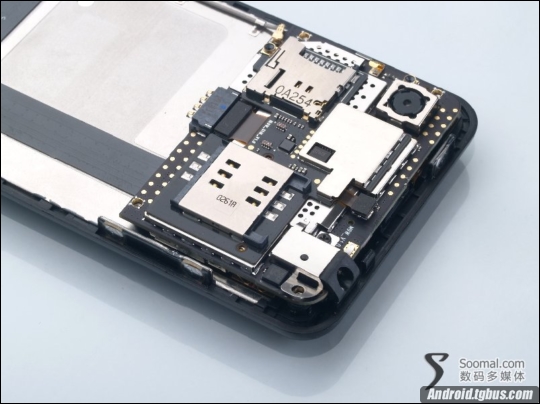

        上图就是背壳上盖区域的PCB主板了，可以看到PCB板上集成了500万像素摄像头组件、MicroSD卡槽、SIM/WCDMA卡槽、3.5mm耳机插孔及电池触片。整体集成度非常高，而摄像头右侧屏蔽罩下面的应该就是WLAN模块了。值得一提的是M9的生产工艺非常高超，主板上焊接点很均匀，没出现“飞线”情况；从整体上反映出了魅族最新引进的全自动生产线上精湛的制造工艺。

        机器下部的零部件并不多，主要为内置天线布线区域。上面集成了一个振子(震动电机)和MiniUSB数据口。左边的插线很有可能是WLAN天线，因为它直通上部WLAN模块区域。

#p#副标题#e#

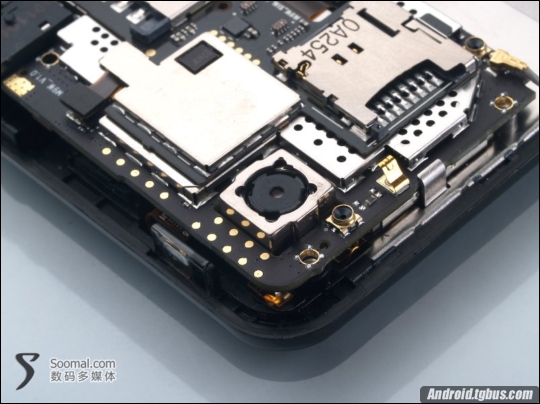

        M9的500万像素摄像头采用了较高质量的组件，这从我们的实际拍摄测试中能够窥知一二。另外M9没搭载LED闪光灯，从摄像头附近的空档区域来看，摄像头区域似乎无法容纳一颗LED闪光灯组件了。

        M9上部的听筒腔体被固定在居中的位置，并且采用了触片连接方式。

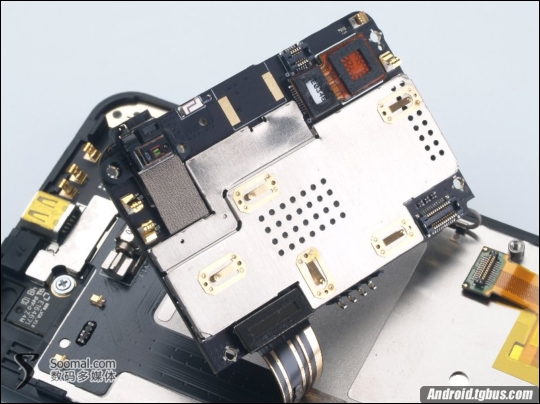

        拧开PCB板上的螺丝，可以看到与M9屏幕排线相连的那块主板上有一大片屏蔽罩，这块屏蔽罩里面就隐藏着传说中的S5PC110处理器，这颗A8处理器与iPhone 4采用的A4处理器在架构和性能上极其相似，其中集成了一颗SGX540显示芯片，是目前Android手机中性能最优秀的芯片。S59C110芯片供应商为韩国三星电子。

        虽然很想拆开屏蔽罩一探究竟，但是卸下屏蔽罩后就无法复原了，所以我们不忍心对M9进行这样的暴力型拆解，相信等月底M9上市，我们就能看到更彻底的M9拆解图赏，届时我们会和大家一讲“屏蔽罩下的故事”。
