3D大型坦克建模教程(完整版)之一
本文由中国教程网专栏作者我的奋斗原创，转载请保留此信息！
搞这个教程可能要几天时间，我来慢慢的搞，请喜欢三D的朋友顶下，谢谢！
先来效果图！
我们从轮子开始做起吧。

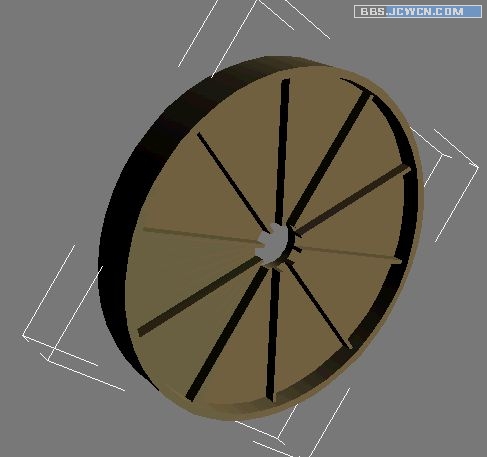

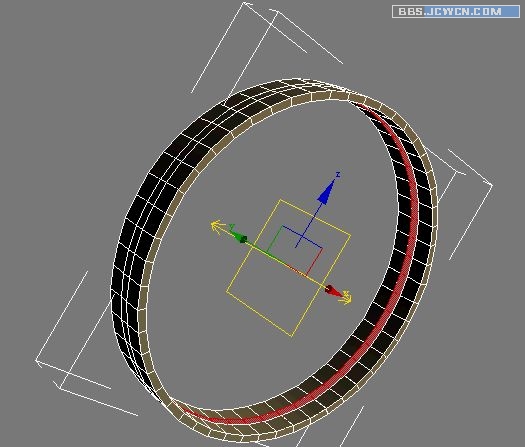

首先在前视图建个管状物体,尺寸如图
创建半径13的圆柱体，圆周边数30，高度25，放到如下位置

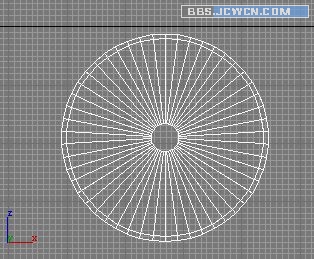

以轮子轴线为中心阵列，然后布尔，差集，效果如下！
转换成可编辑多边形，选择面，挤出零。然后在前视图中，用缩放工具向中心拉，效果如图
首先在前视图建个管状物体,尺寸如图
把中间的两条线向中间挤，然后选择如图内圆的面,然后挤出，数量为零！
在前视图中，用缩放工具向中心拉，效果如图
选择如图的线，然后切角。数量为一~
创建半径13的圆柱体，圆周边数30，高度25，放到如下位置

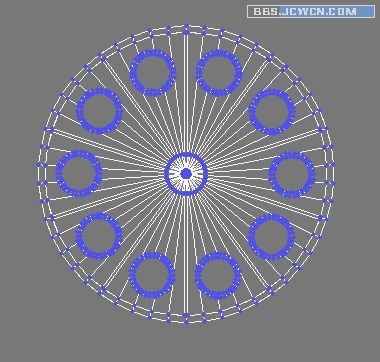

以轮子轴线为中心阵列，然后布尔，差集，效果如下！
转换成可编辑多边形，选择面，挤出零。然后在前视图中，用缩放工具向中心拉，效果如图
选择小圆的面向外挤出三！
选择面如图
挤出零，然后再选择缩放工具向心中拉。如图

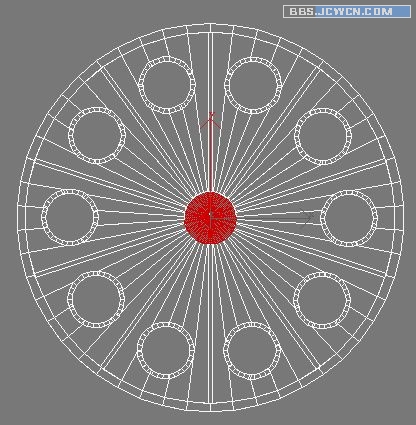

复制一个，并隐藏，然后焊接中心所有的点，选择如图所示的面，平面化后挤出六。
挤出五后插入十

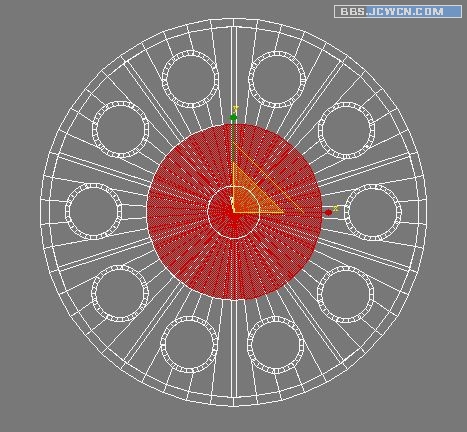

连续倒角五次以上，尺寸随意，主要是让中心形成圆形凸起，最后焊接中心所有的点！
将背后中心面挤出，尺寸随意，用来做轮子的转轴
选择面如图
挤出零，然后再选择缩放工具向心中拉。如图
复制一个，并隐藏，然后焊接中心所有的点，选择如图所示的面，平面化后挤出六。
挤出五后插入十
连续倒角五次以上，尺寸随意，主要是让中心形成圆形凸起，最后焊接中心所有的点！
将背后中心面挤出，尺寸随意，用来做轮子的转轴
创建圆柱体，并阵列如图

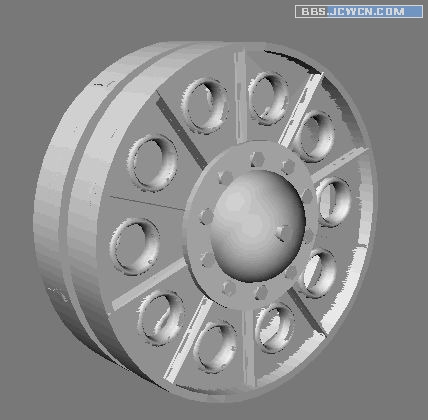

将隐藏的轮子放出，放在适当位置，这样小轮子就做好了， 哈哈！
将隐藏的轮子放出，放在适当位置，这样小轮子就做好了， 哈哈！

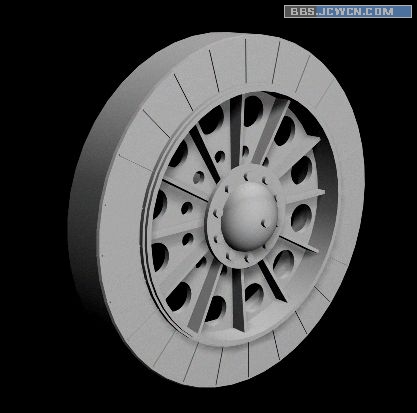

大轮子的建模跟小轮子如出一辙，我就不多说了。说也是浪费时间。反正都是建外圆向中间挤。圆是布尔而成的，都是一样的道理，只是尺寸要大一些，大轮子的最大半径为140，其它的尺寸就随意了，大概差不多就行了！
再说明一下，如果机器允许的话，可以使用一下网络平滑，但使用之前，一定要将所有的边缘线切角两次，数量为0。5，不然平滑后的模型边缘会很丑的！网络平滑会让模型靓很多，但代价也是很恐怖的，模型的面数和渲染的时间都会成倍的增加我的机就受不了，所以都没敢用网络平滑。
下面再来搞坦克的履带，坦克的带子有很多沟壑，主要是为了在没路的地方走出路来。
先把建好的轮子隐藏。并在顶视图中创建切角长方体，尺寸如下！ #p#分页标题#e#
转为可编辑多边形，选择中间的线，切角二。然后选择切出来的新面，挤出八！
再说明一下，如果机器允许的话，可以使用一下网络平滑，但使用之前，一定要将所有的边缘线切角两次，数量为0。5，不然平滑后的模型边缘会很丑的！网络平滑会让模型靓很多，但代价也是很恐怖的，模型的面数和渲染的时间都会成倍的增加我的机就受不了，所以都没敢用网络平滑。
下面再来搞坦克的履带，坦克的带子有很多沟壑，主要是为了在没路的地方走出路来。
先把建好的轮子隐藏。并在顶视图中创建切角长方体，尺寸如下！ #p#分页标题#e#
转为可编辑多边形，选择中间的线，切角二。然后选择切出来的新面，挤出八！
创建圆柱体，尺寸如下

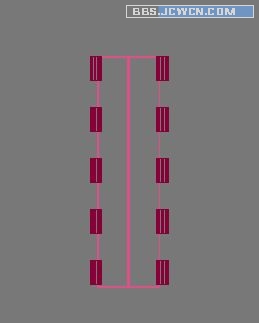

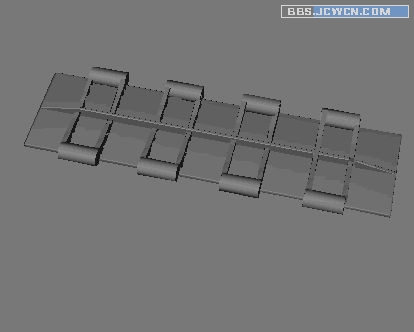

在刚才的板子上阵列，如图

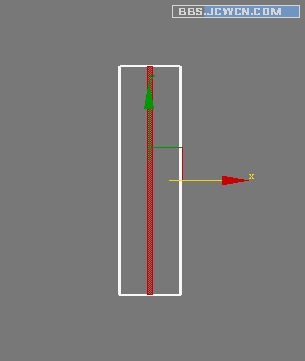

在前视图中创建如图所示的线。并挤出3mm
在小圆柱一边放置一个，然后阵列如图,最后将中间最小的那个面倒角，让它圆滑一些！
将底板复制一个，选择刚才的组在上面阵列，如图
将底板转换成可编辑BOX，用快速切片，上下切一下，切出如图的线！
将中心的点向下拉，效果如图
与前一底板中心对齐后，移动如图，并在中心建一圆柱，做为转轴
将其中一个底板的中心，用切割，挤出的方式建出中间的凸起，这是挡板，防止履带脱落的！
在刚才的板子上阵列，如图
在前视图中创建如图所示的线。并挤出3mm
在小圆柱一边放置一个，然后阵列如图,最后将中间最小的那个面倒角，让它圆滑一些！

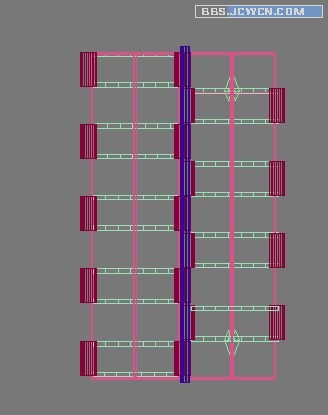

将底板复制一个，选择刚才的组在上面阵列，如图
将底板转换成可编辑BOX，用快速切片，上下切一下，切出如图的线！
将中心的点向下拉，效果如图

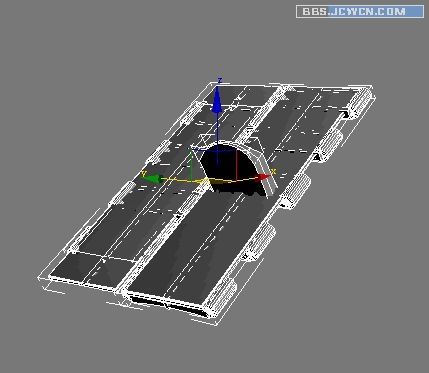

与前一底板中心对齐后，移动如图，并在中心建一圆柱，做为转轴
将其中一个底板的中心，用切割，挤出的方式建出中间的凸起，这是挡板，防止履带脱落的！
