极限超频专用:微星闪电版5870拆解多图赏
在前不久美国拉斯维加斯举办的CES 2010展会上,台湾著名板卡厂商微星展示了非公版的AMD Radeon HD 5870,微星将其命名为Radeon HD 5870闪电般,在显卡的规格上具有公版所不能比拟的优势,其中高达1GHZ的核心频率则是最为称道的优点。
近日,国外媒体Techpowerup.com也通过特殊途径获得了这款显卡,并且将其拆解散热系统后的容貌展示给我们,我们以前来看看。
应该说微星在显卡的非公版设计上确实不负其名,独到的设计和大量的猛料着实让不少期盼已久的粉丝们心动不已,其中12相数字PWM供电电路和双八针辅助供电接口,以及微星惯用的固态电容、SSC电感、Hi-c电容,还有10层PCB电路板、Twin Frozr II SuperPipe双风扇散热器,甚至提供了非常容易使用的GPU核心电压测量点,这对于普通玩家们而言根本不需要费太大的功夫既可以完成专家级玩家所能调节的东西了。

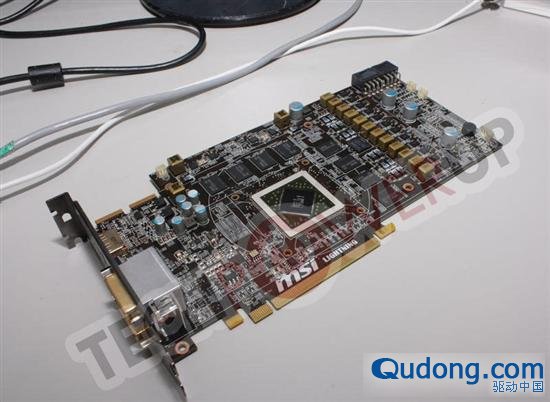

PCB全貌

12相数字供电部分

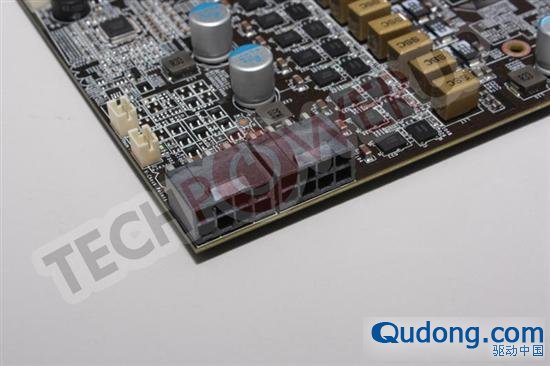

双八针辅助供电接口

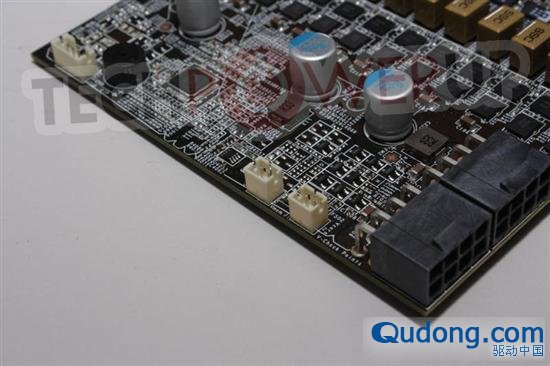

电压测量点

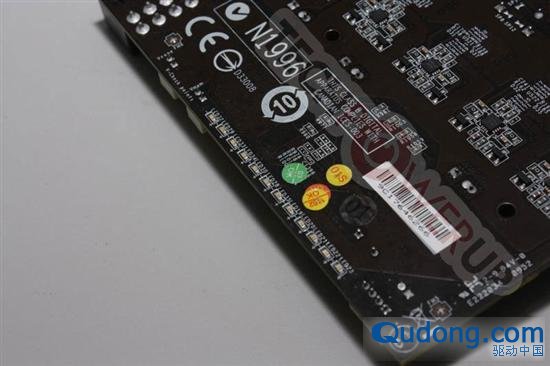

状态指示灯

尾部接口
